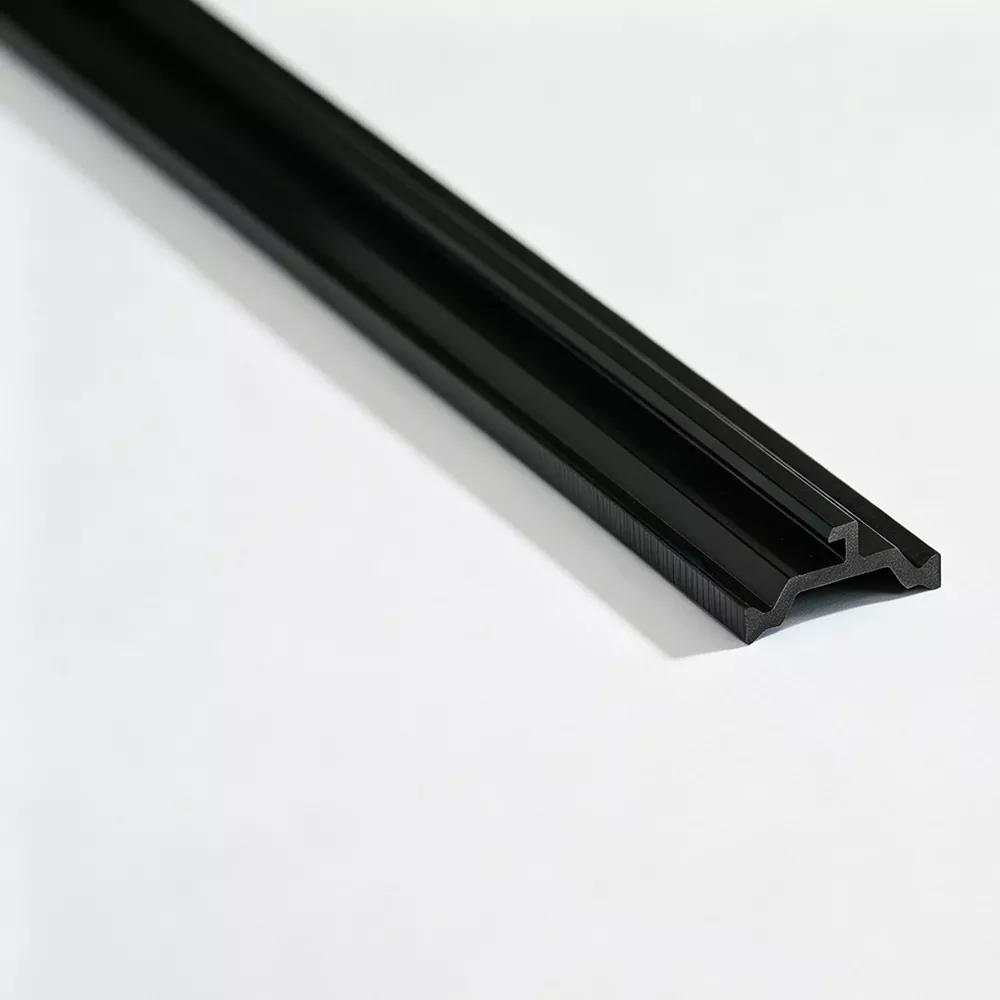

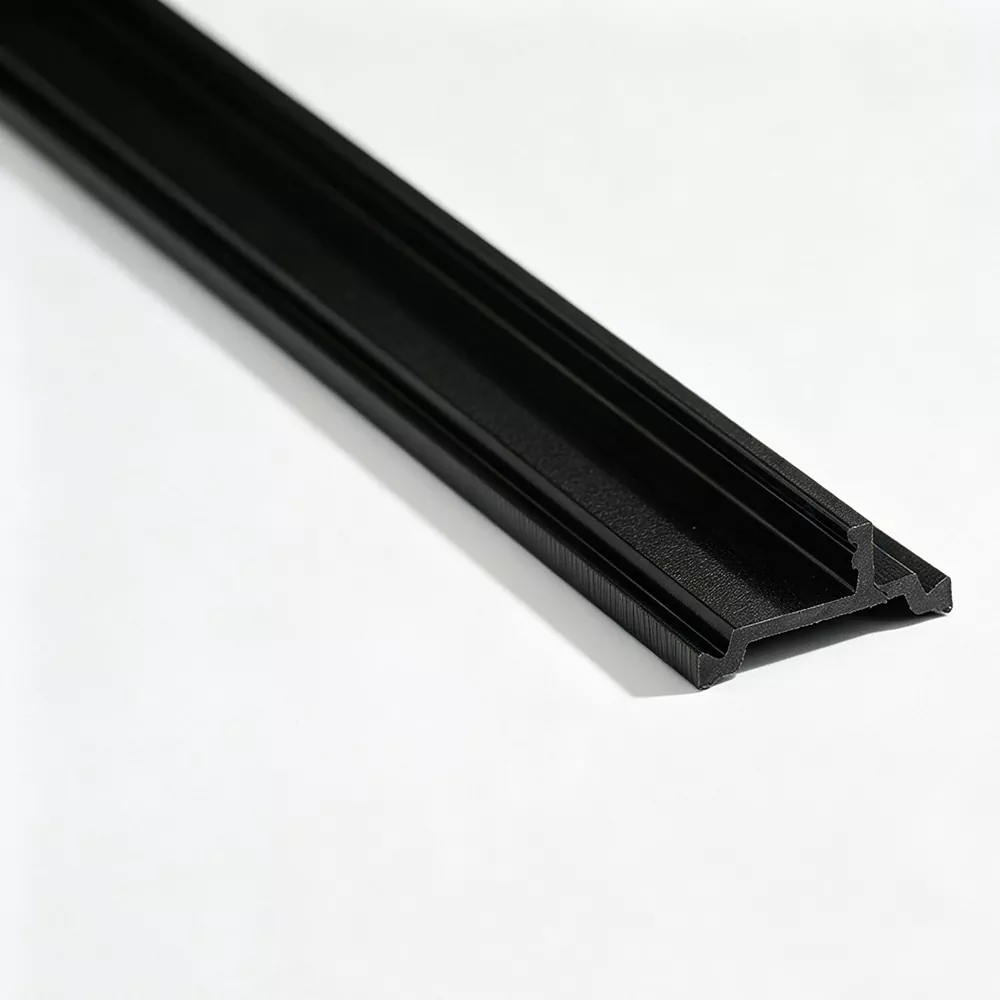

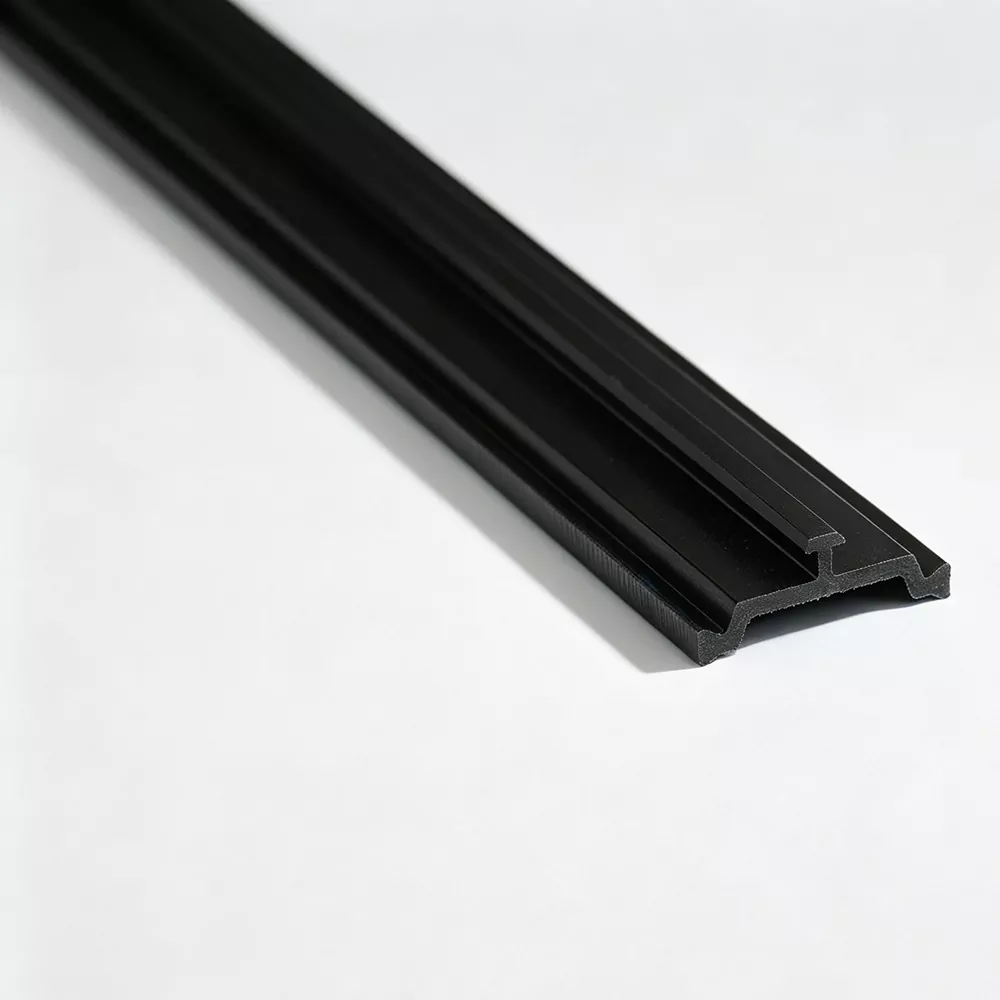

Dải cách nhiệt cho cửa sổ trượt

Dải cách nhiệt cho cửa sổ trượt được lắp đặt bên trong khung nhôm hoặc khung nhôm chịu nhiệt để tạo ra sự ngăn cách phi kim loại giữa các phần nhôm bên trong và bên ngoài. Jinxing, một nhà sản xuất và nhà máy ở Trung Quốc, sản xuất các cấu hình này chủ yếu từ PA66 GF25 và phát triển hình dạng dải theo quá trình ép đùn nhôm, cấu hình rãnh và cấu trúc kết nối.

Được thiết kế cho cấu hình cửa sổ trượt

Cửa sổ trượt không sử dụng cách sắp xếp biên dạng giống như cửa sổ bản lề thông thường. Khung thường kết hợp các đường ray và khung trượt di chuyển dọc theo phần chạy được thiết kế. Do đó, Dải cách nhiệt cho Cửa sổ trượt phải vừa với cấu hình nhôm có sẵn mà không ảnh hưởng đến hình dạng chức năng của cụm trượt.

Khi chọn dải, các kích thước quan trọng bao gồm:

· Chiều rộng và chiều sâu rãnh nhôm

· Chiều rộng và độ dày dải

· Cấu trúc khóa

· Vị trí trong khung hoặc khung

· Khoảng trống xung quanh phần trượt

· Phương pháp tập hợp hồ sơ

Thông số kỹ thuật của dải phải được xác nhận dựa trên việc đùn nhôm thực tế trước khi sản xuất.

Tính năng sản phẩm

Cốt thép PA66 GF25

Cấu hình được làm từ PA66 được gia cố bằng 25% sợi thủy tinh, mang lại độ cứng cần thiết để duy trì hình dạng thiết kế sau khi đưa vào máy ép đùn nhôm.

Tương tác rãnh chính xác

Mặt cắt ngang được thiết kế tương ứng với rãnh tiếp nhận, giúp dải được giữ đúng vị trí trong quá trình lắp ráp cơ khí.

Kích thước hồ sơ ổn định

Quá trình ép đùn và hiệu chuẩn có kiểm soát giúp duy trì độ rộng, độ dày và kích thước phần quan trọng nhất quán dọc theo biên dạng.

Nhiệt độ và khả năng chống lão hóa

Vật liệu có thể được đánh giá về độ lão hóa do nhiệt, đặc tính kéo ở nhiệt độ quy định, khả năng chống nước và độ giãn nở tuyến tính theo yêu cầu kỹ thuật hiện hành.

So khớp hồ sơ khung và khung

Hệ thống cửa sổ trượt có thể sử dụng các cách bố trí ngắt nhiệt khác nhau cho khung bên ngoài và khung cửa di chuyển. Do đó, hình dạng dải yêu cầu có thể khác nhau giữa các phần nhôm khác nhau trong cùng một hệ thống cửa sổ.

Ví dụ: biên dạng khung có thể yêu cầu chiều rộng hoặc bố trí khóa khác với biên dạng khung vì hình dạng đùn và không gian lắp đặt sẵn có của chúng khác nhau.

Jinxing có thể xem xét riêng các phần nhôm liên quan để xác định dải cách nhiệt thích hợp cho từng cấu hình.

Những cân nhắc xung quanh đường trượt

Dải cách nhiệt phải nằm trong diện tích biên dạng được chỉ định của nó và không được làm thay đổi mối quan hệ kích thước của đường trượt.

Vì lý do này, dải này:

vị trí + độ dày + hình học cạnh + độ sâu chèn

cần phải phối hợp với việc đùn nhôm. Việc khớp kích thước chính xác giúp tránh nhiễu với các thành phần biên dạng liền kề trong quá trình lắp ráp.

Lựa chọn vật liệu

Jinxing chủ yếu sử dụng PA66 GF25 làm dải cách nhiệt cho cửa sổ trượt.

Việc gia cố bằng sợi thủy tinh làm tăng độ cứng và độ bền cơ học của vật liệu nền PA66. Đối với các dự án có thông số kỹ thuật xác định, các yêu cầu cơ học và vật liệu liên quan có thể được xác nhận trước khi sản xuất.

Điểm kiểm tra

Đối với cấu hình cửa sổ trượt, việc kiểm tra tập trung vào các kích thước ảnh hưởng đến việc lắp vào và mối quan hệ giữa dải nhôm và khối nhôm đùn.

Kiểm tra chính bao gồm:

· Kích thước tổng thể của hồ sơ

· Kích thước quan trọng hấp dẫn rãnh

· Hình học cắt ngang

· Tình trạng bề mặt

· Đặc tính kéo

· Độ cứng

· Hiệu suất lão hóa nhiệt

· Đặc điểm mở rộng tuyến tính

Yêu cầu kiểm tra có thể được điều chỉnh theo đặc điểm kỹ thuật của khách hàng và các tiêu chuẩn áp dụng.

Phần tiêu chuẩn và tùy chỉnh

Jinxing có thể tạo ra các cấu hình phá nhiệt phổ biến như I-Type, C-Type và T-Type, cũng như các phần không chuẩn được phát triển cho các sản phẩm ép đùn cửa sổ trượt cụ thể.

Tùy chỉnh có thể bao gồm:

Cách chỉ định sản phẩm

Khi tìm nguồn Dải cách nhiệt cho Cửa sổ trượt, nhôm ép đùn là tài liệu tham khảo quan trọng nhất.

Cung cấp những thông tin sau nếu có:

Bản vẽ biên dạng cửa sổ → Kích thước rãnh → Phần dải yêu cầu → Chất liệu → Màu sắc → Chiều dài → Số lượng

Nếu hệ thống cửa sổ có các cấu hình khung và khung cửa khác nhau thì các bản vẽ cho từng phần liên quan phải được cung cấp riêng.

Câu hỏi thường gặp

Dải cách nhiệt được lắp đặt ở đâu trong cửa sổ trượt?

Nó được lắp đặt trong khung nhôm hoặc khung nhôm cách nhiệt. Vị trí chính xác phụ thuộc vào thiết kế ép đùn.

Dải cách nhiệt cho cửa sổ trượt có phù hợp cho cả khung cửa sổ trượt và cửa chớp không?

Dải này có thể được phát triển cho cả hai loại phần nhôm, nhưng hình dạng yêu cầu có thể khác nhau giữa khung và khung.

Jinxing sử dụng vật liệu gì?

Jinxing chủ yếu sử dụng PA66 GF25, với 25% sợi thủy tinh gia cố.

Dải nhiệt có ảnh hưởng đến đường trượt không?

Dải phải được thiết kế để duy trì trong phạm vi diện tích được chỉ định và duy trì các kích thước cần thiết xung quanh đường ray. Do đó, bản vẽ đùn nhôm phải được kiểm tra trước khi chọn dải.

Jinxing có thể sản xuất dải cho cấu hình cửa sổ trượt độc quyền không?

Đúng. Jinxing có thể phát triển phần tùy chỉnh theo bản vẽ ép đùn nhôm hoặc mẫu hiện có.

Có thể sử dụng các thông số kỹ thuật dải khác nhau trong một hệ thống cửa sổ trượt không?

Đúng. Các khung nhôm và khung nhôm ép đùn khác nhau có thể yêu cầu kích thước dải hoặc thiết kế mặt cắt ngang khác nhau.
