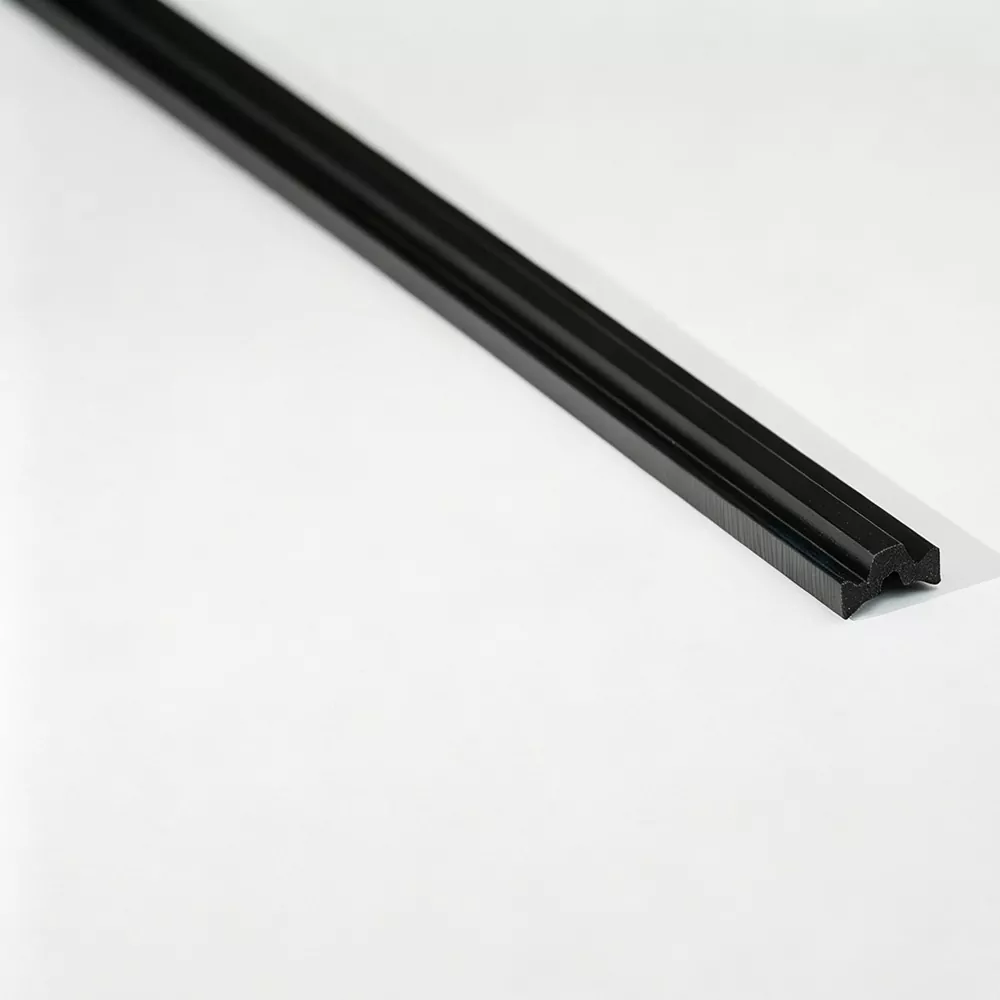

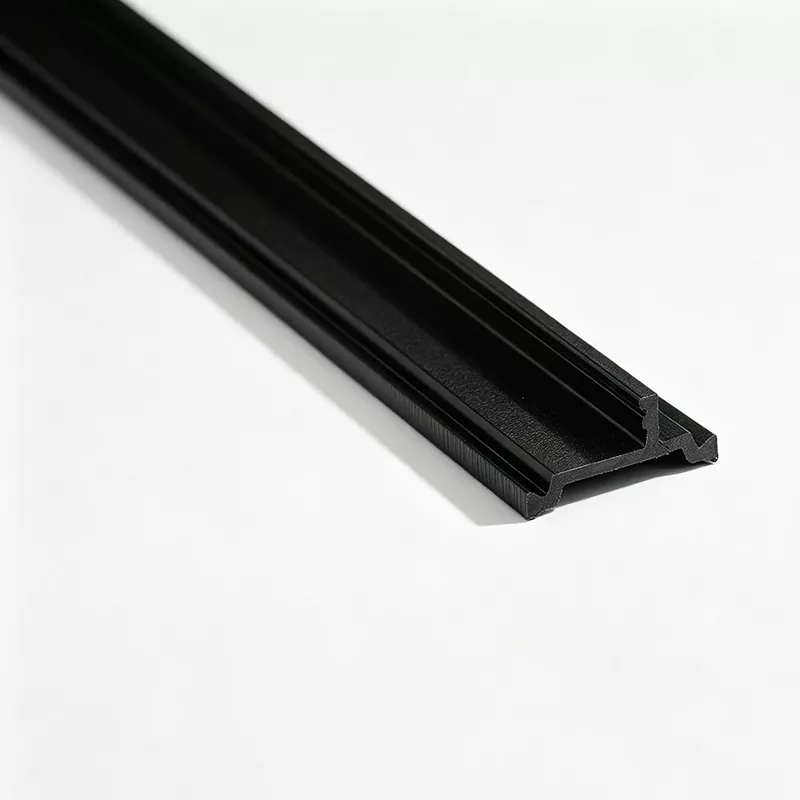

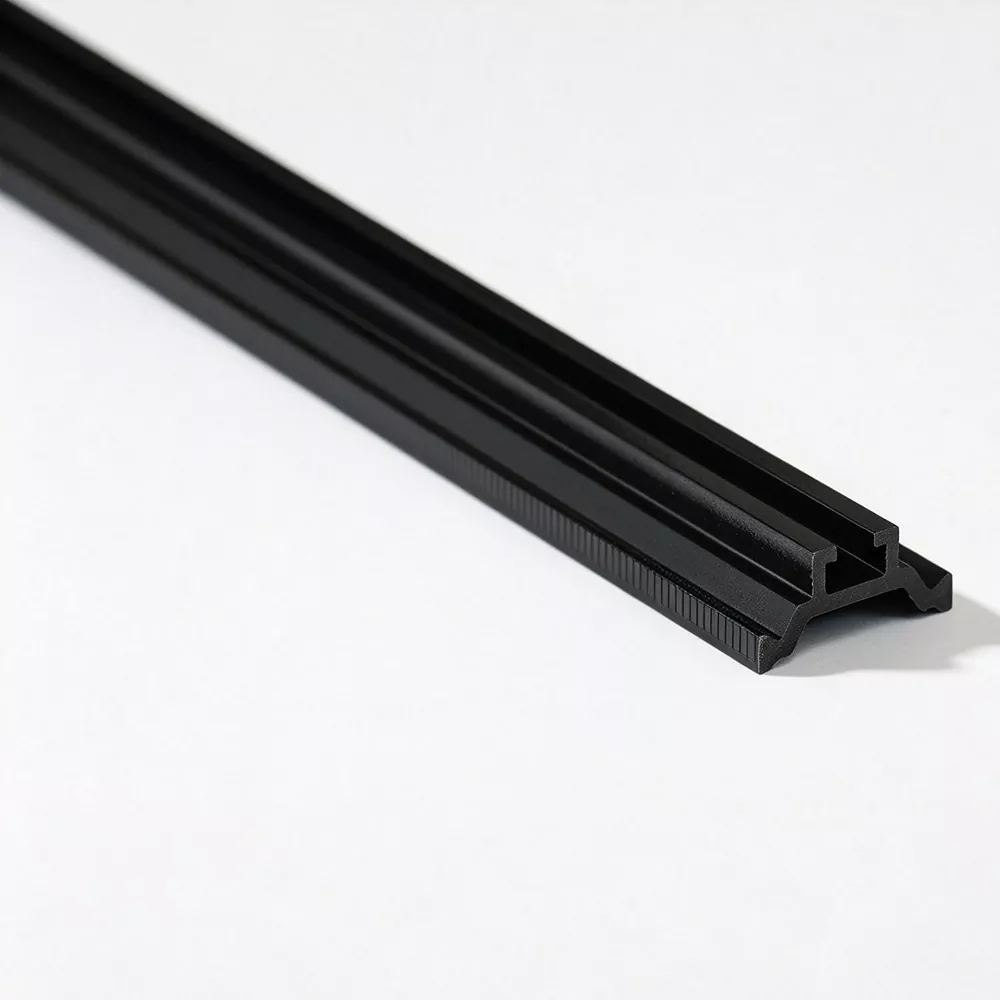

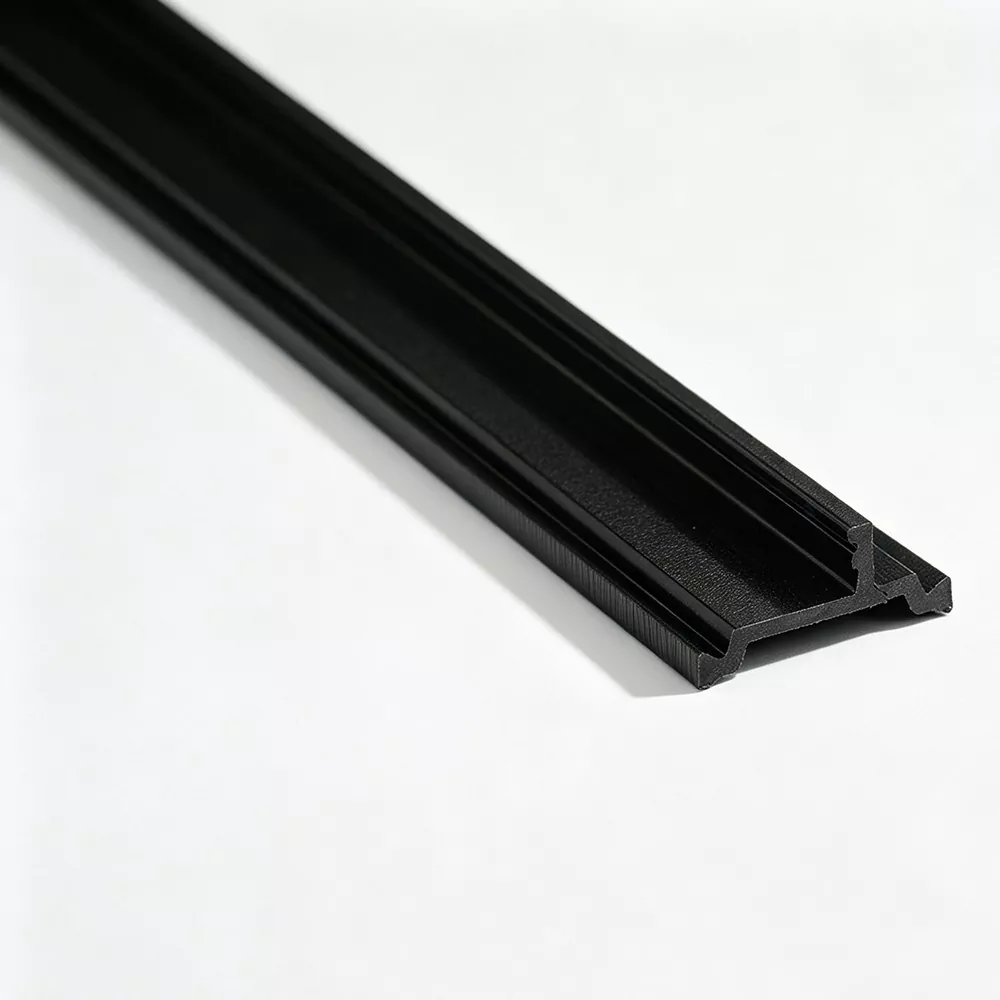

Cấu hình phá nhiệt loại CT do nhà máy Jinxing cung cấp được sản xuất thông qua quá trình ép đùn, làm mát, định cỡ và hoàn thiện, đồng thời có sẵn ở dạng cuộn thẳng dài 6 mét hoặc cuộn 500 mét. Đối với các phần không chuẩn, Jinxing có thể xem xét bản vẽ hồ sơ nhôm của khách hàng và xác nhận các yêu cầu về kích thước, dụng cụ, màu sắc, chiều dài và xử lý cần thiết trước khi sản xuất.
Cấu hình ngắt nhiệt loại CT được chọn theo hình dạng của phần nhôm thay vì chỉ tên sản phẩm của nó. Cấu hình phải tương ứng với khu vực nhận và vẫn được định vị chính xác trong quá trình chèn và xử lý tiếp theo.
Những điểm chính cần xác nhận bao gồm:
· Nhận hình học – Phần ngắt nhiệt phải vừa với giao diện nhôm được thiết kế.
· Kích thước mặt cắt – Chiều rộng, chiều cao và các kích thước quan trọng khác phải khớp với bản vẽ nhôm định hình.
· Vị trí lắp đặt – Phải xác định hướng và phương pháp chèn trước khi sản xuất.
· Xử lý tiếp theo – Tạo hình con lăn hoặc các điều kiện xử lý khác cần được xem xét trong quá trình lựa chọn mặt cắt.
· Định dạng cung cấp – Chiều dài thẳng hoặc cuộn phải phù hợp với quy trình sản xuất của khách hàng.
Nên sử dụng bản vẽ mặt cắt ngang định hình nhôm hoàn chỉnh để xác nhận sản phẩm loại CT.
Cấu hình sử dụng nylon PA66 được gia cố bằng 25% sợi thủy tinh (GF25). PA66 cung cấp nền polyme, trong khi sợi thủy tinh gia cố vật liệu cho cấu trúc profile ép đùn cần thiết.
Hệ thống vật liệu PA66 GF25 được sử dụng cho các cấu hình ngắt nhiệt áp dụng trong:
· Cửa và cửa sổ nhôm
· Hệ thống rèm
· Profile nhôm cách nhiệt
· Bộ phận ngắt nhiệt đặc biệt
Thông số kỹ thuật vật liệu và hồ sơ cuối cùng phải được xác nhận theo yêu cầu hiện hành của dự án.
Mặt cắt loại CT được sản xuất dưới dạng biên dạng ép đùn liên tục, với dụng cụ xác định hình dạng mặt cắt ngang cần thiết.
Vật liệu PA66 và GF25 được chuẩn bị theo công thức sản xuất đã được xác nhận và được kiểm tra như một phần của quy trình kiểm soát vật liệu.
Vật liệu đã chuẩn bị được xử lý thông qua dụng cụ ép đùn được thiết kế cho phần loại CT cần thiết.
Cấu hình ép đùn đi qua các giai đoạn làm mát và định cỡ để ổn định hình học mặt cắt ngang.
Sau khi hình thành và kiểm tra, biên dạng có thể được cung cấp dưới dạng đoạn thẳng dài 6 mét hoặc cuộn dây 500 mét theo đơn đặt hàng đã được xác nhận.
Được sử dụng trong hệ thống cửa sổ và cửa nhôm cách nhiệt yêu cầu phần loại CT tương ứng.
Thích hợp cho các cấu hình tường rèm bằng nhôm nơi hình dạng ngắt nhiệt cần phải khớp với phần tiếp nhận.
Được sử dụng cho các thiết kế nhôm định hình với hình học tiếp nhận hoặc giữ lại chuyên dụng.
Có thể được xem xét trong quá trình phát triển các phần nhôm mới, cho phép xem xét lại hình dạng nhôm và hình học ngắt nhiệt cùng nhau.
CT-Type không tốt hơn nhiều so với cấu hình I-Type, C-Type hoặc T-Type. Phần thích hợp phụ thuộc vào hình dạng nhôm thực tế và phương pháp lắp đặt.
|
Loại hồ sơ |
Đặc điểm phần |
Cơ sở lựa chọn điển hình |
|
Loại CT |
Hình học phần kết hợp được xác định |
Cấu hình nhôm với giao diện loại CT tương ứng |
|
Loại chữ T |
hình học hình chữ T |
Cấu hình nhôm được thiết kế cho phần tiếp nhận loại T |
|
Loại C |
hình học hình chữ C |
Hồ sơ sử dụng phần nhận hoặc giữ tương ứng |
|
Tôi-loại |
hình học chữ I |
Hồ sơ được thiết kế xung quanh phần chữ I ở giữa |
Nên sử dụng bản vẽ profile nhôm hoàn chỉnh khi xác nhận phần ngắt nhiệt thích hợp.
Đối với các phần loại CT đặc biệt, Jinxing có thể xem lại bản vẽ định hình nhôm của khách hàng trước khi gia công và sản xuất.
Tùy chỉnh có thể áp dụng có thể bao gồm:
· Kích thước mặt cắt ngang không chuẩn
· Gia công dựa trên bản vẽ của khách hàng
· Các màu đặc biệt như xám và trắng
· Xử lý theo chiều dài
· Vát mép cuối
· Mã hóa bằng laze
· Bao bì tùy chỉnh
Đối với phần mới, RFQ phải bao gồm bản vẽ biên dạng nhôm cùng với các kích thước, màu sắc, chiều dài, định dạng nguồn cung cấp và điều kiện xử lý cần thiết.
|
Mẫu cung cấp |
Cung cấp tiêu chuẩn |
|
Hồ sơ thẳng |
6 m mỗi mảnh |
|
Đóng gói hồ sơ thẳng |
50 hoặc 100 miếng mỗi bó |
|
Xôn xao |
500 m mỗi cuộn |
Hình thức cung cấp có thể được lựa chọn theo yêu cầu xử lý hồ sơ và xử lý vật liệu của khách hàng.
Jinxing quản lý các giai đoạn sản xuất chính từ chuẩn bị nguyên liệu cho đến ép đùn, làm mát, định cỡ, kiểm tra và hoàn thiện.
Kiểm soát chất lượng có thể bao gồm:
· Kiểm tra nguyên liệu đầu vào
· Kiểm tra kích thước mặt cắt ngang
· Kiểm tra bề mặt
· Kiểm tra hồ sơ hoàn thiện
Theo yêu cầu thử nghiệm và sản phẩm hiện hành, việc đánh giá có thể bao gồm mật độ, độ cứng Shore, độ bền kéo, khả năng chống nước, lão hóa nhiệt và hệ số giãn nở tuyến tính.
Tài liệu kiểm tra liên quan có thể được cung cấp theo yêu cầu đặt hàng đã thỏa thuận.
Jinxing kết hợp ép đùn PA66 GF25, phát triển biên dạng dựa trên bản vẽ và nhiều định dạng cung cấp để hỗ trợ các phần ngắt nhiệt kiểu CT.
Trọng tâm là kết hợp cấu hình ngắt nhiệt với phần nhôm thực tế, bao gồm kích thước mặt cắt ngang, vị trí lắp đặt và các yêu cầu xử lý tiếp theo.
Cấu hình ngắt nhiệt loại CT là cấu hình cách điện PA66 GF25 được phát triển cho các hệ thống nhôm yêu cầu giao diện mặt cắt ngang loại CT tương ứng.
Sự lựa chọn phụ thuộc vào hình dạng của thanh nhôm và phần tiếp nhận của nó. Bản vẽ profile nhôm hoàn chỉnh là cơ sở tốt nhất để xác nhận phần yêu cầu.
Đúng. Jinxing có thể xem xét bản vẽ của khách hàng đối với các phần loại CT không chuẩn và xác nhận các yêu cầu về dụng cụ và sản xuất trước khi sản xuất.
Vui lòng cung cấp bản vẽ mặt cắt nhôm định hình cùng với các kích thước, chiều dài, màu sắc, hình thức cung cấp, đóng gói và xử lý theo yêu cầu.
Đúng. Cung cấp cuộn dây tiêu chuẩn là 500 mét mỗi cuộn. Cấu hình thẳng có sẵn với chiều dài 6 mét.
Đúng. Kích thước không chuẩn và màu sắc đặc biệt có thể được xem xét theo yêu cầu sản xuất và bản vẽ đã được xác nhận.
