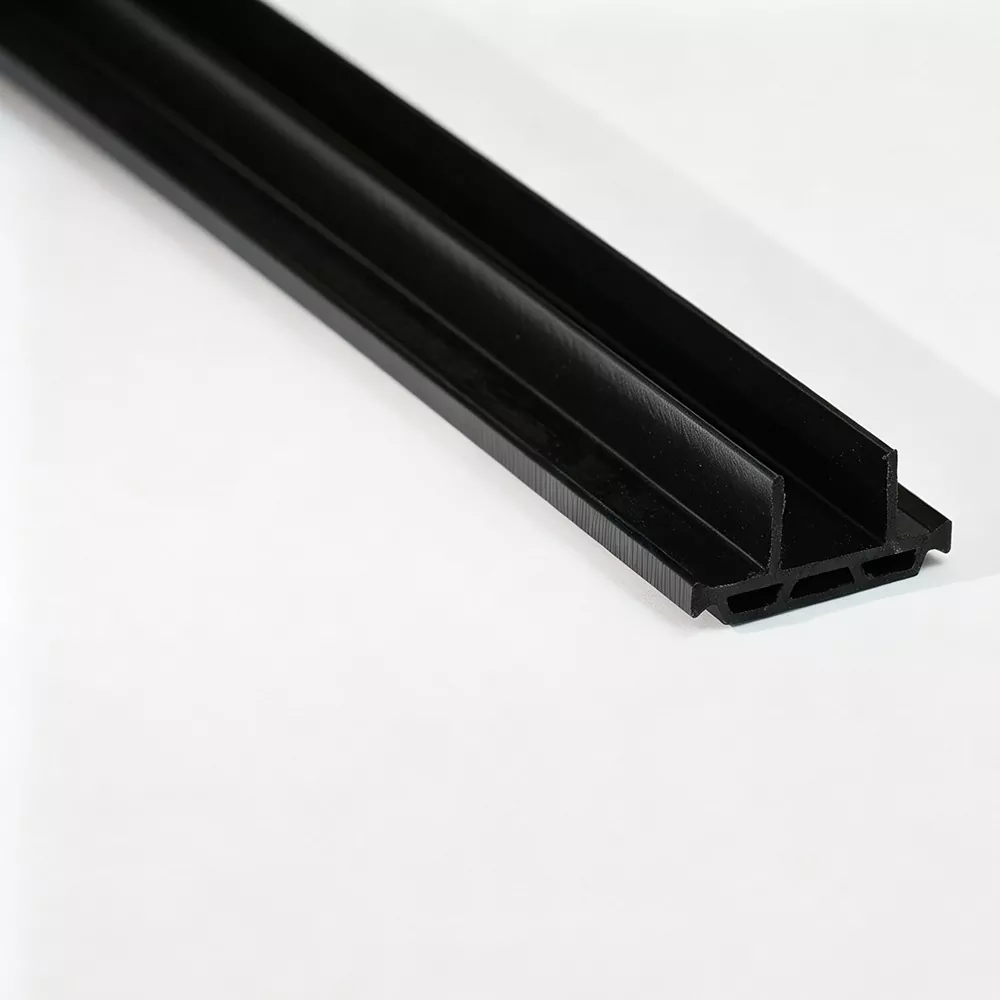

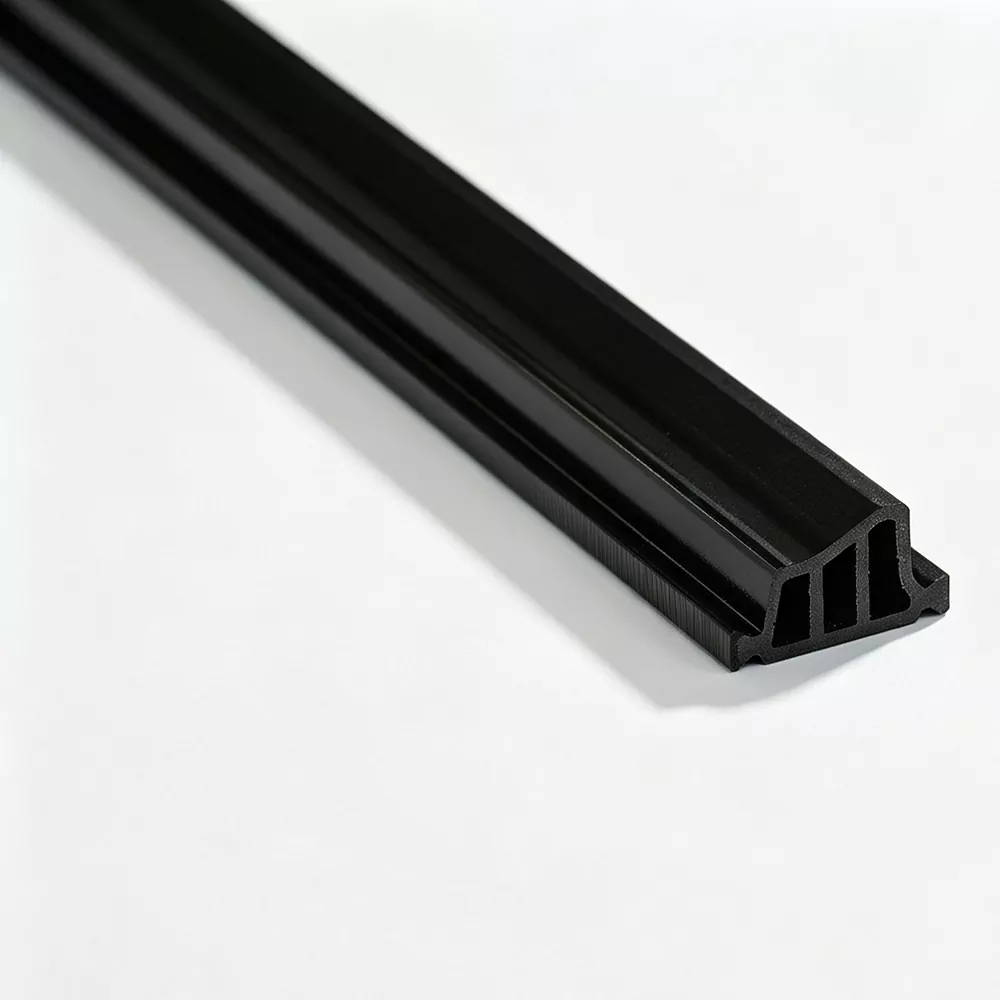

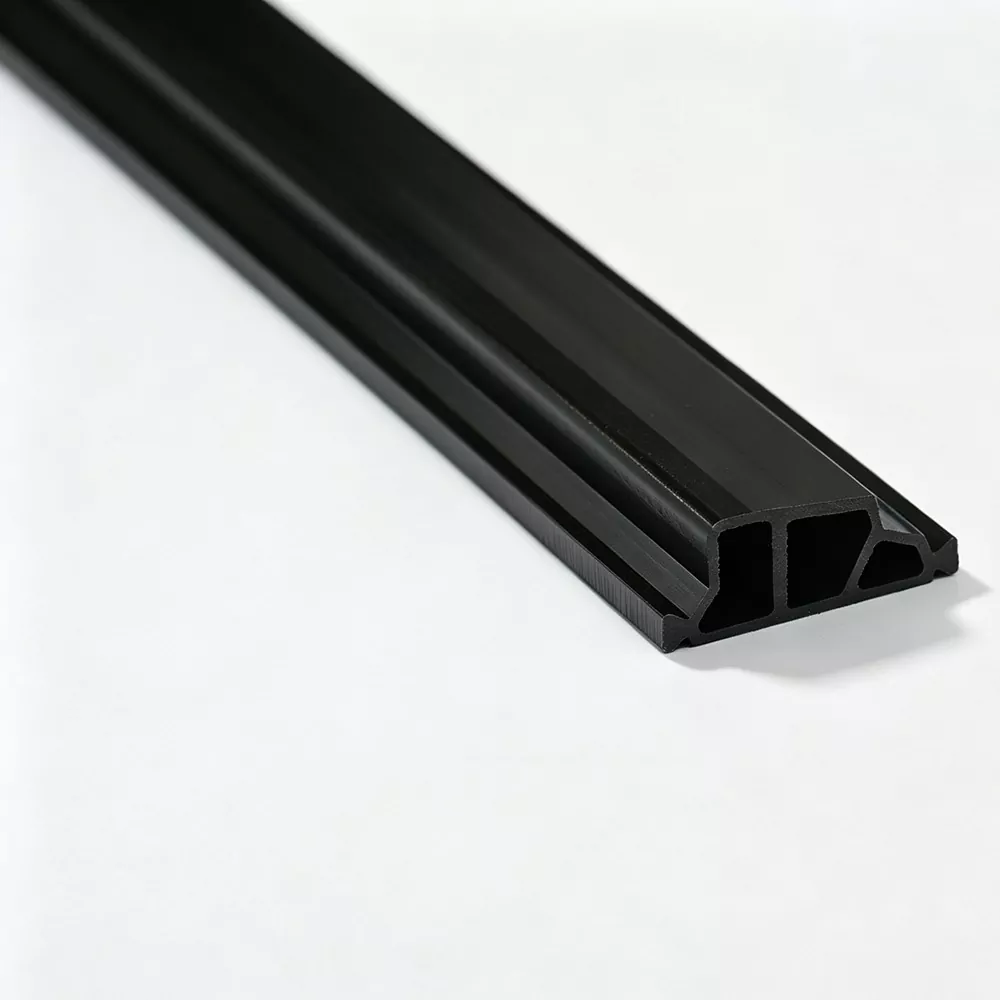

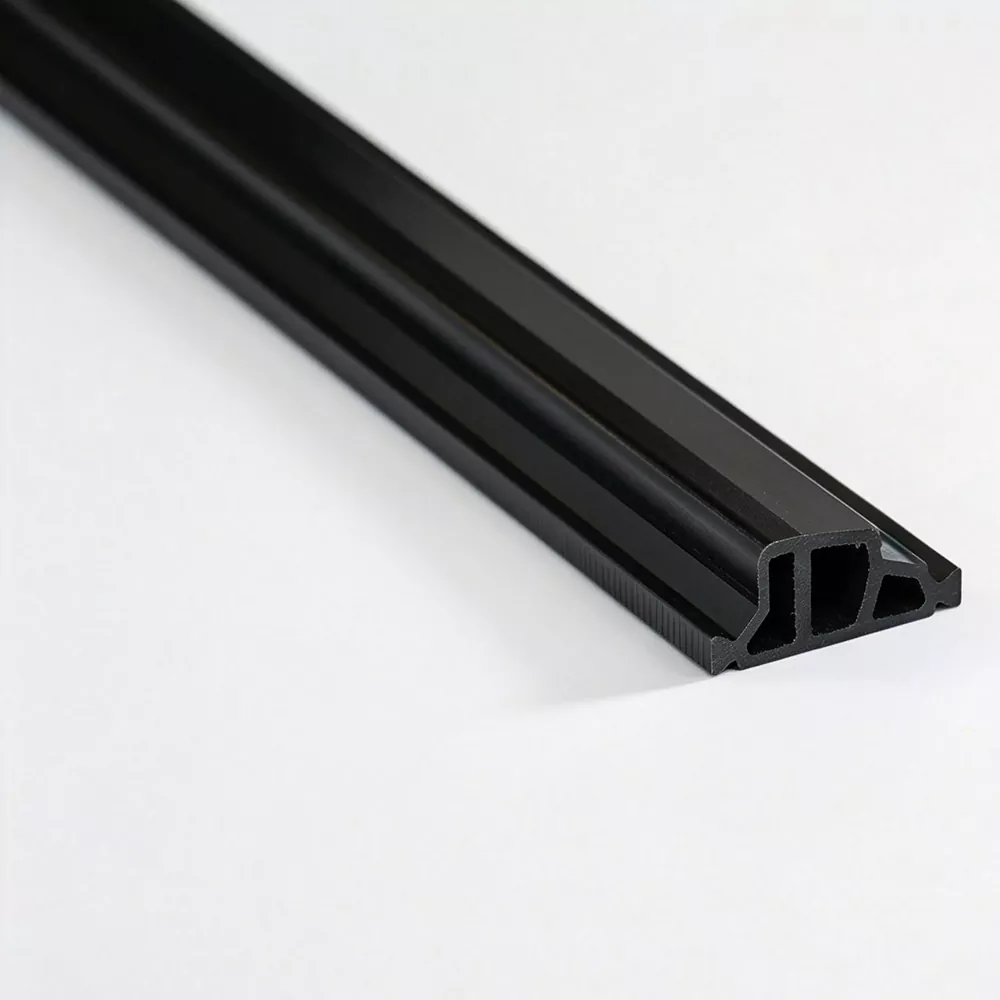

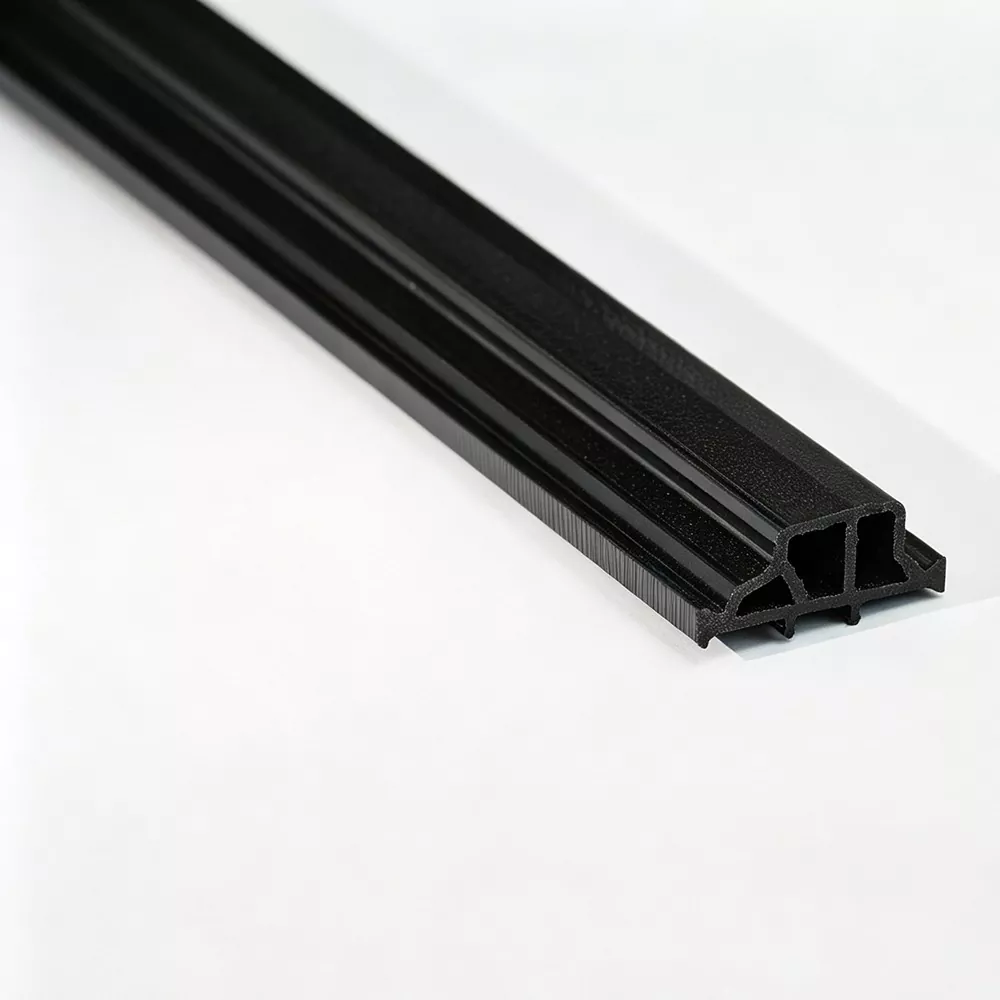

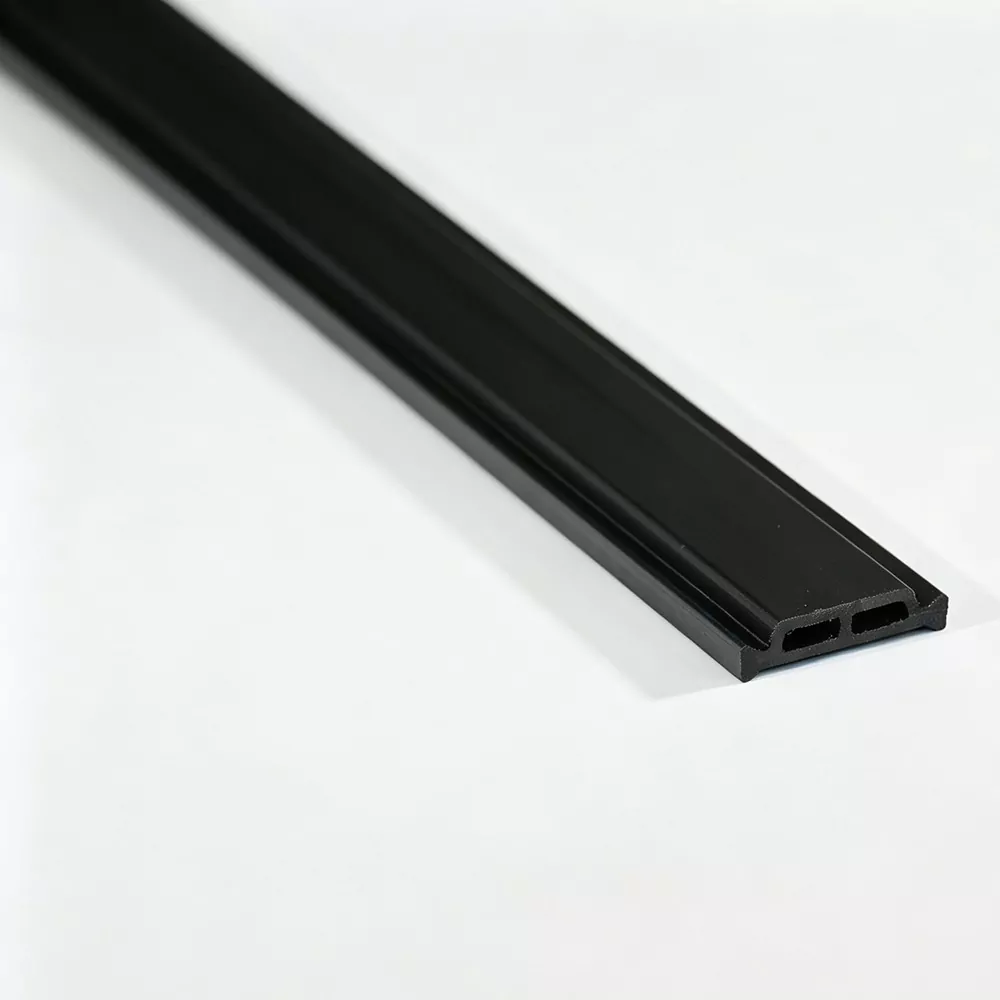

Dải phá nhiệt buồng rỗng

Dải phá nhiệt buồng rỗng do Jinxing cung cấp tại Trung Quốc được thiết kế cho các cấu hình nhôm trong đó phần ngắt nhiệt kết hợp một hoặc nhiều buồng kín. Cấu trúc buồng ngăn cách các phần nhôm đồng thời bổ sung thêm đường truyền nhiệt dài hơn qua cụm biên dạng.

Jinxing sản xuất hồ sơ thông qua quá trình ép đùn và có thể phát triển phần này theo bản vẽ hồ sơ nhôm của khách hàng. Kích thước mặt cắt ngang, dụng cụ, màu sắc, chiều dài và định dạng cung cấp có thể được xác nhận theo thiết kế biên dạng cuối cùng.

Thông số kỹ thuật

Bởi vì hình dạng buồng rỗng chính xác thay đổi tùy theo thiết kế biên dạng, nên cần xác nhận thông tin sau cho từng dự án:

Dải phá nhiệt buồng rỗng là gì?

Dải cách nhiệt buồng rỗng là cấu hình cách nhiệt bằng polyamit có không gian bên trong khép kín bên trong mặt cắt ngang của nó. Nó được lắp đặt giữa các phần nhôm tách biệt để giảm sự truyền nhiệt trực tiếp qua khung kim loại.

Cấu trúc rỗng là một phần của hình dạng tiết diện chứ không phải là thành phần cách điện riêng biệt. Vì vậy, cách bố trí buồng, kích thước bên ngoài và diện tích tiếp xúc cần phải phù hợp với profile nhôm tiếp nhận.

Đặc điểm chính

· Chất liệu PA66 GF25 – Polyamit 66 được gia cố bằng 25% sợi thủy tinh.

· Cấu trúc buồng rỗng – Các buồng kín tạo thành một phần của mặt cắt ngang cách điện.

· Hồ sơ ép đùn – Ép đùn liên tục cho phép tạo ra hình dạng mặt cắt cần thiết thông qua công cụ chuyên dụng.

· So khớp hồ sơ – Kích thước và hình dạng buồng có thể được phát triển xung quanh hồ sơ nhôm.

· Nguồn cung cấp linh hoạt - Có thể xem xét cung cấp thẳng hoặc cuộn tùy theo quy trình sản xuất.

Cấu trúc và chức năng ngắt nhiệt

Buồng rỗng làm thay đổi hình dạng của phần cách nhiệt và có thể tăng khoảng cách mà nhiệt phải truyền qua khu vực ngắt nhiệt. Điều này làm cho cấu trúc phù hợp khi thiết kế nhôm định hình đòi hỏi nhiều hơn một phần cách điện rắn đơn giản.

Tuy nhiên, hiệu suất nhiệt thực tế được xác định bởi tổ hợp nhôm định hình hoàn chỉnh, bao gồm hình dạng nhôm, kích thước ngắt nhiệt, cấu hình kính hoặc bảng điều khiển và điều kiện lắp đặt. Do đó, dải này phải được chọn như một phần của hệ thống biên dạng hoàn chỉnh chứ không phải là một thành phần biệt lập.

Nơi sử dụng hồ sơ buồng rỗng

Cửa sổ và cửa nhôm

Được sử dụng trong hệ thống cửa sổ và cửa ra vào bằng nhôm cách nhiệt trong đó thiết kế profile yêu cầu phần ngắt nhiệt dạng khoang.

Hệ thống tường rèm

Thích hợp cho các cấu hình tường rèm đã chọn cần có phần cách nhiệt xác định giữa các thành phần nhôm.

Hồ sơ nhôm lớn hoặc đặc biệt

Cấu trúc buồng rỗng có thể được xem xét cho các thiết kế biên dạng trong đó hình dạng mặt cắt ngang và độ sâu phá vỡ nhiệt cần phải được phối hợp với quá trình ép đùn nhôm.

Phát triển hồ sơ mới

Phần ngắt nhiệt có thể được phát triển cùng với một cấu hình nhôm mới để hình dạng buồng và phần tiếp nhận được xem xét trước khi gia công.

Buồng rỗng so với phần phá nhiệt rắn

Sự lựa chọn giữa buồng rỗng và phần đặc đơn giản hơn phải dựa trên thiết kế nhôm định hình thay vì giả định rằng một cấu trúc nói chung là tốt hơn.

Lựa chọn cuối cùng phải dựa trên bản vẽ biên dạng nhôm, hình dạng phá nhiệt cần thiết và quy trình chế tạo.

Đùn và hình thành hồ sơ

Jinxing tạo thành các biên dạng buồng rỗng thông qua quá trình ép đùn bằng cách sử dụng dụng cụ phù hợp với mặt cắt ngang yêu cầu.

Các công đoạn sản xuất chính bao gồm:

· Chuẩn bị nguyên liệu – PA66 và GF25 được chuẩn bị theo công thức nguyên liệu đã được xác nhận.

· Đùn hồ sơ – Vật liệu được hình thành liên tục thông qua công cụ chuyên dụng.

· Làm mát và định cỡ – Mặt cắt được ổn định để duy trì hình dạng cần thiết.

· Kiểm tra và hoàn thiện – Cấu hình hoàn thiện được kiểm tra trước khi cấp nguồn thẳng hoặc cuộn.

Đối với các phần đặc biệt, các yêu cầu về dụng cụ phải được xác nhận từ bản vẽ nhôm hoàn chỉnh trước khi sản xuất.

Kiểm soát chất lượng và quy trình

Jinxing kiểm soát các giai đoạn chính của việc chuẩn bị nguyên liệu, ép đùn, làm mát, định cỡ, kiểm tra và hoàn thiện.

Hình học hồ sơ

Các kích thước bên ngoài chính và hình dạng buồng liên quan được kiểm tra dựa trên thông số kỹ thuật của sản phẩm đã được xác nhận.

Kiểm soát vật liệu và quy trình

Vật liệu PA66 và sợi thủy tinh đầu vào được kiểm tra theo quy trình kiểm soát vật liệu của công ty, đồng thời các điều kiện ép đùn và làm mát được giám sát trong quá trình sản xuất.

Thử nghiệm trong phòng thí nghiệm

Theo yêu cầu thử nghiệm và sản phẩm hiện hành, đánh giá trong phòng thí nghiệm có thể bao gồm mật độ, độ cứng Shore, độ bền kéo dọc và ngang, khả năng chống nước, lão hóa nhiệt và hệ số giãn nở tuyến tính.

Kiểm tra thành phẩm

Hồ sơ hoàn thiện được kiểm tra hình thức và kích thước trước khi vận chuyển, cùng với tài liệu kiểm tra liên quan được cung cấp theo yêu cầu đặt hàng đã thỏa thuận.

Tại sao chọn Jinxing?

Đối với cấu hình ngắt nhiệt buồng rỗng, giá trị chính không chỉ đơn giản là vật liệu hoặc bản thân buồng. Phần cần phải khớp với cấu hình nhôm trong suốt quá trình chèn và xử lý tiếp theo.

Jinxing hỗ trợ quá trình này thông qua:

· Đùn hồ sơ PA66 GF25

· Phát triển phần dựa trên bản vẽ

· Công cụ chuyên dụng cho các cấu hình đặc biệt

· Các tùy chọn cung cấp thẳng và cuộn

· Tùy chỉnh màu sắc và kích thước

· Kiểm tra hồ sơ trước khi giao hàng

Cách tiếp cận này cho phép phần ngắt nhiệt được xem xét cùng với cấu hình nhôm thay vì được chọn độc lập.

Câu hỏi thường gặp

Mục đích của buồng rỗng là gì?

Buồng này thay đổi hình dạng của phần cách nhiệt và có thể tăng đường truyền nhiệt qua khu vực ngắt nhiệt. Đóng góp thực tế của nó phụ thuộc vào thiết kế profile nhôm hoàn chỉnh.

Cấu hình buồng rỗng có tốt hơn dải nhiệt đặc không?

Không nhất thiết phải như vậy. Phần thích hợp phụ thuộc vào hình dạng hình học của nhôm, yêu cầu ngắt nhiệt và quy trình chế tạo. Nên chọn cấu hình buồng rỗng khi mặt cắt ngang của nó phù hợp với hệ thống dự định.

Jinxing có thể tạo hồ sơ theo bản vẽ nhôm của chúng tôi không?

Đúng. Jinxing có thể xem xét bản vẽ của khách hàng và phát triển mặt cắt cũng như công cụ cần thiết cho các biên dạng buồng rỗng hiện hành.

Những thông tin cần thiết cho một báo giá?

Bản vẽ mặt cắt nhôm định hình, kích thước ngắt nhiệt yêu cầu, hình dạng buồng, màu sắc, chiều dài, hình thức cung cấp, yêu cầu đóng gói và xử lý rất hữu ích cho việc xác nhận sản phẩm.

Cấu hình buồng rỗng có thể được cung cấp ở dạng cuộn không?

Việc cung cấp cuộn dây có thể được xem xét cho các hồ sơ áp dụng và quy trình sản xuất. Thông số kỹ thuật của cuộn dây phải được xác nhận theo hình dạng hồ sơ và thiết bị xử lý của khách hàng.

Vật liệu gì được sử dụng?

Cấu hình được làm từ nylon PA66 được gia cố bằng 25% sợi thủy tinh (GF25).

Màu sắc và kích thước có thể được tùy chỉnh?

Đúng. Kích thước mặt cắt ngang và màu sắc áp dụng có thể được tùy chỉnh theo yêu cầu hồ sơ và điều kiện sản xuất đã được xác nhận.
