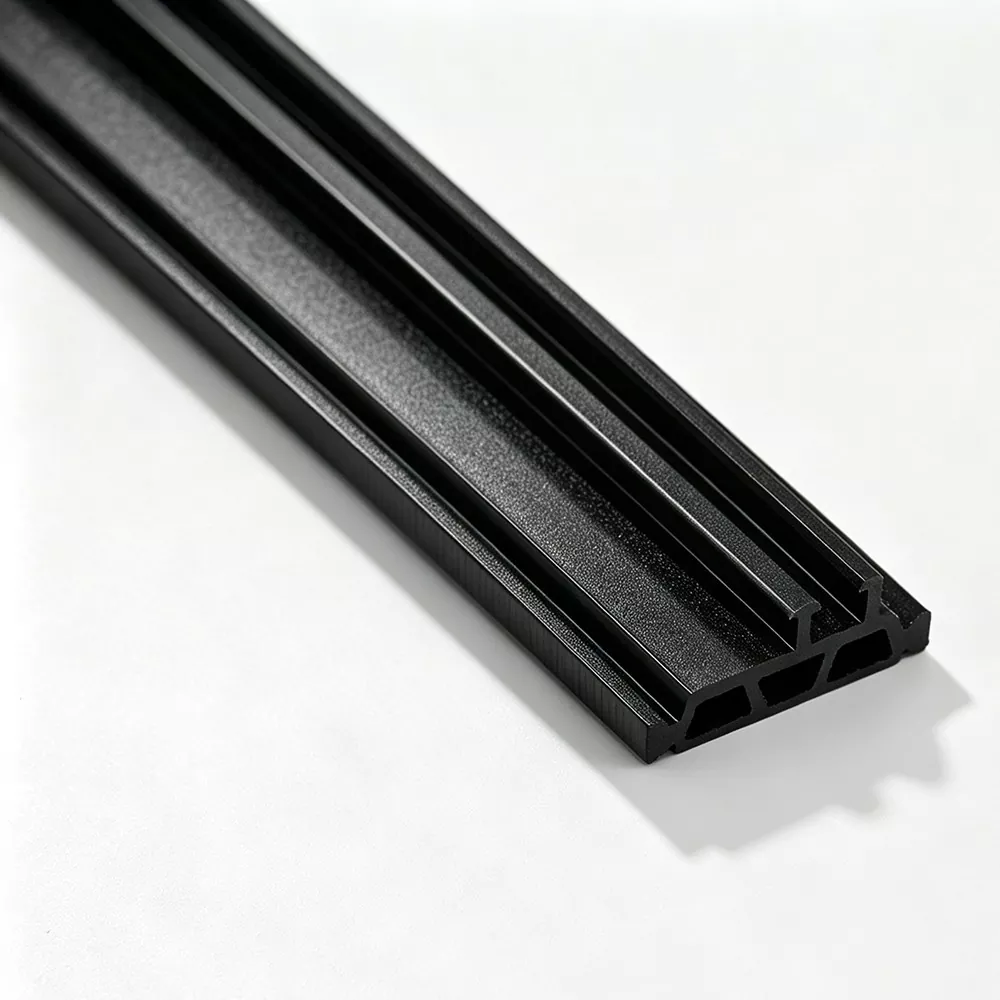

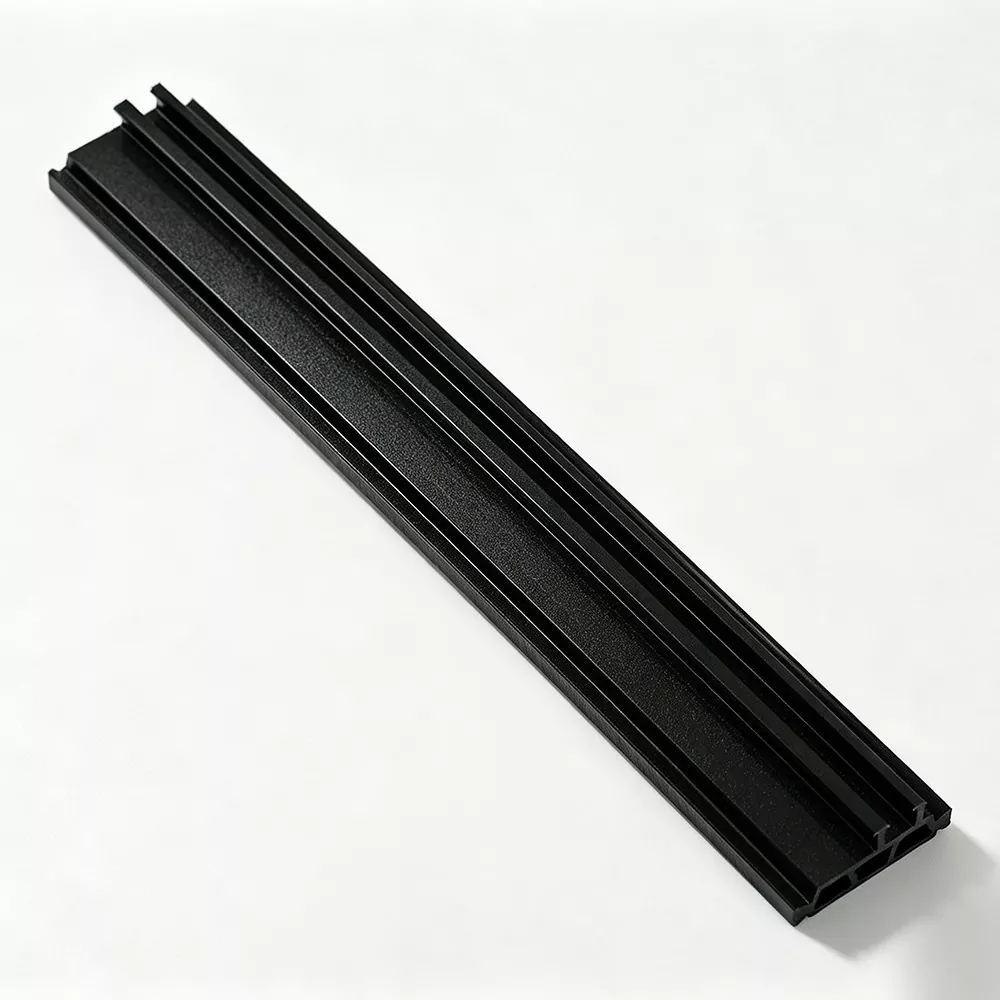

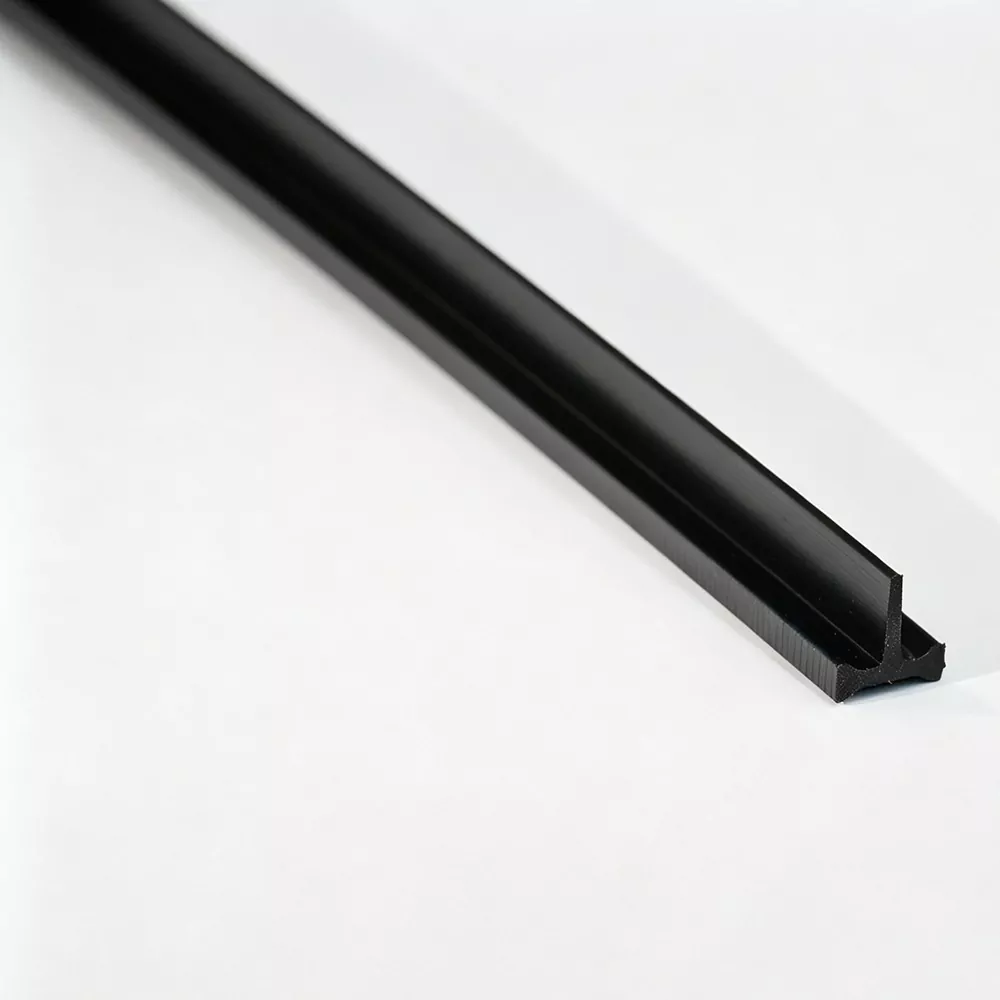

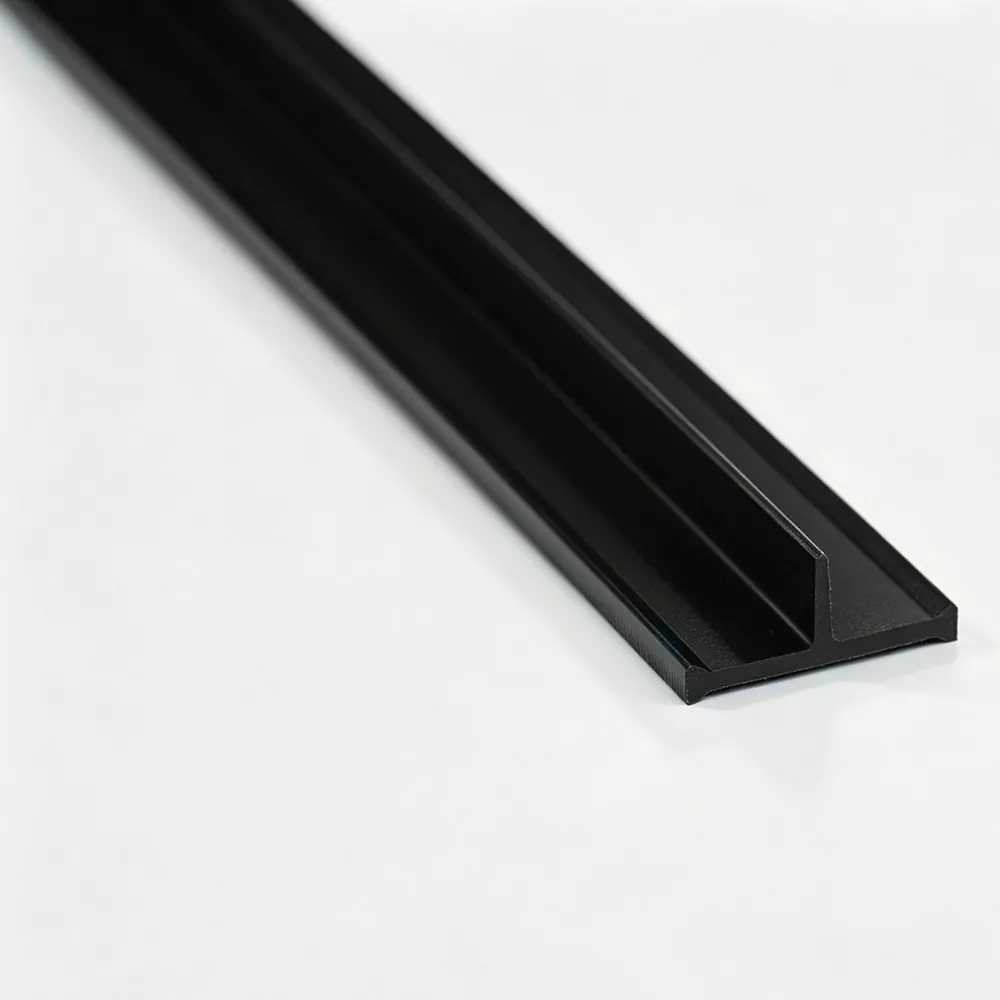

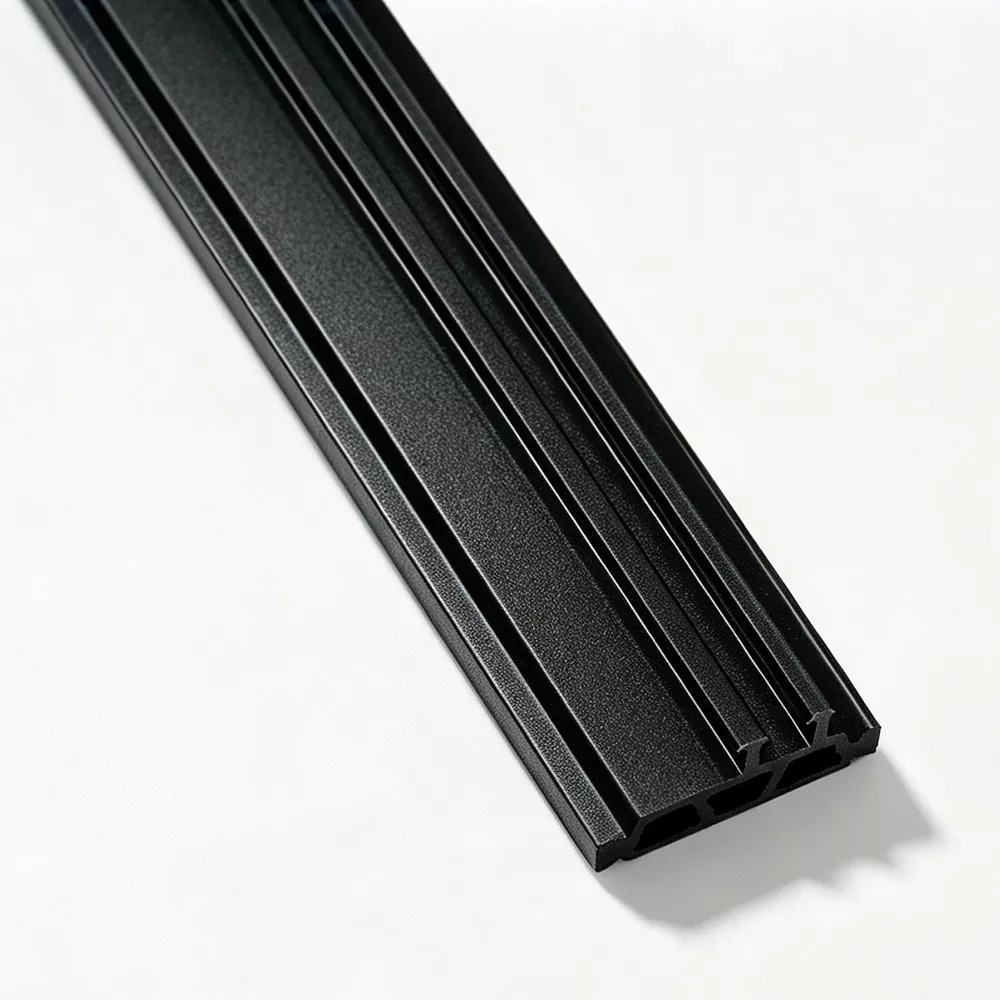

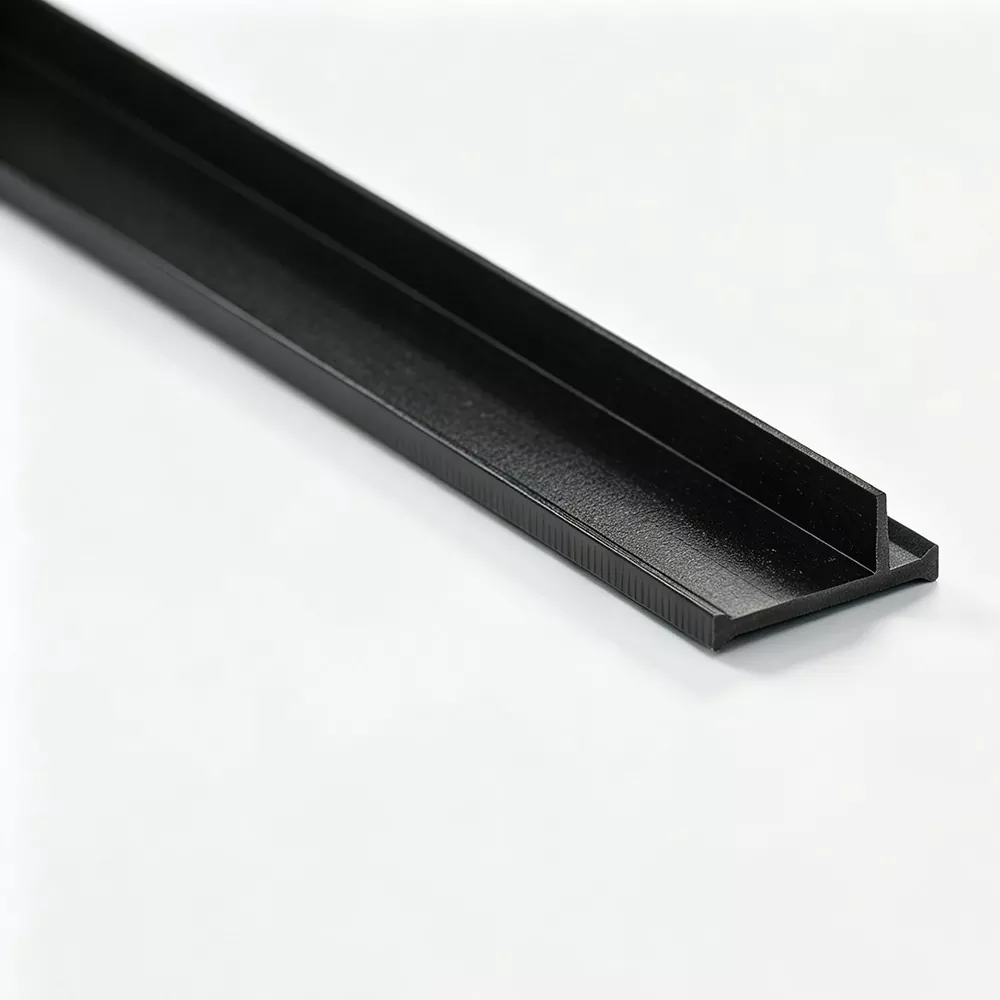

Dải cách nhiệt loại T do nhà máy Jinxing cung cấp có thể được cung cấp ở dạng dải thẳng dài 6 mét hoặc cuộn dây 500 mét. Đối với các cấu hình nhôm yêu cầu tiết diện hình chữ T đặc biệt, chúng tôi có thể xem xét bản vẽ của khách hàng và xác nhận các yêu cầu về kích thước, dụng cụ, màu sắc, chiều dài và xử lý cần thiết trước khi sản xuất.
Hình dạng của dải chữ T có thể được xem qua ba mối quan hệ cơ bản trong biên dạng:
Phần rộng hơn của dải hình chữ T cần phải tương ứng với hình dạng tiếp nhận hoặc giữ lại của thanh nhôm.
Thân hẹp hơn kéo dài vào rãnh hoặc phần tương ứng của mặt cắt và giúp thiết lập vị trí dự định của dải cách điện.
Cấu hình hình chữ T hoàn chỉnh cần phải tương thích với cấu hình nhôm trong quá trình chèn và xử lý tiếp theo. Do đó, kích thước mặt cắt cần phải được xác nhận dựa trên bản vẽ biên dạng thực tế.
Những mối quan hệ này làm cho Dải cách nhiệt loại T đặc biệt phù hợp cho các ứng dụng trong đó cấu hình nhôm được thiết kế xung quanh cấu trúc tiếp nhận hình chữ T xác định.
Dải được sản xuất từ nylon PA66 được gia cố bằng 25% sợi thủy tinh (GF25).
PA66 tạo thành nền polyme, trong khi sợi thủy tinh cung cấp khả năng gia cố trong hệ thống vật liệu. Hợp chất được xử lý thông qua quá trình ép đùn để tạo thành cấu hình hình chữ T cần thiết.
Vật liệu này được sử dụng trên phạm vi dải phá nhiệt của Jinxing cho:
· cửa và cửa sổ nhôm cách nhiệt
· cấu hình rèm tường
· hệ thống nhôm định hình được tách nhiệt
· các ứng dụng cấu hình ngắt nhiệt được tùy chỉnh
Dải ngắt nhiệt loại T được hình thành liên tục thông qua quá trình ép đùn, với mặt cắt được thiết lập bằng dụng cụ đã chọn và được ổn định thông qua quá trình làm mát và định cỡ phía sau.
Sợi nylon PA66 và sợi thủy tinh GF25 được điều chế theo công thức sản xuất. Vật liệu đầu vào được kiểm tra như một phần của quy trình kiểm soát vật liệu.
Hợp chất đã chuẩn bị đi vào hệ thống ép đùn trục vít đôi song song và được làm dẻo, trộn và tạo hình thông qua dụng cụ được thiết kế cho phần loại T cần thiết.
Sau khi ép đùn, biên dạng sẽ trải qua các giai đoạn làm mát và định cỡ để ổn định hình dạng hình chữ T và duy trì các kích thước mặt cắt được chỉ định.
Dải hoàn thiện được xử lý thành dạng cung cấp được yêu cầu. Tùy theo đơn đặt hàng, nó có thể được phân phối dưới dạng dải thẳng có chiều dài cố định hoặc cuộn liên tục.
Việc chọn dải loại T bắt đầu bằng cấu hình nhôm thay vì chỉ dải.
Đối với hồ sơ mới hoặc dự án thay thế, cần kiểm tra thông tin sau:
|
Xem xét hồ sơ |
Tại sao nó quan trọng |
|
Phần rãnh hoặc phần nhận |
Xác định cách định vị dải hình chữ T |
|
Kích thước đầu |
Phải tương ứng với hình học giữ lại |
|
Kích thước thân cây |
Ảnh hưởng đến sự gắn kết với rãnh biên dạng |
|
Chiều cao và chiều rộng tổng thể của phần |
Xác định khả năng tương thích về chiều |
|
Hướng chèn |
Giúp xác nhận cách dải đi vào hồ sơ |
|
Quá trình hình thành con lăn |
Xác định các yêu cầu xử lý tiếp theo |
|
Chiều dài dải yêu cầu và hình thức cung cấp |
Xác định nguồn cung cấp thẳng hoặc cuộn dây |
Đối với các cấu hình không chuẩn, bản vẽ mặt cắt nhôm có thể được xem lại trước khi xác nhận dụng cụ.
Dải loại T có thể được tích hợp vào hệ thống định hình nhôm cách nhiệt trong đó cấu hình được thiết kế xung quanh cấu trúc tiếp nhận hình chữ T tương ứng.
Được sử dụng trong các cụm tường rèm yêu cầu phần ngắt nhiệt loại T tương ứng với hình dạng nhôm cụ thể.
Thích hợp cho các thiết kế biên dạng yêu cầu phần ngắt nhiệt không chuẩn thay vì cấu hình loại I hoặc loại C thông thường.
Dải loại T có thể được xem xét trong quá trình phát triển cấu hình nhôm mới, trong đó phần dải và rãnh định hình được thiết kế cùng nhau để thiết lập cấu hình lắp ráp cần thiết.
Ưu điểm chính của dải ngắt nhiệt loại T là hình học gắn kết với biên dạng của nó. Đầu rộng hơn và thân hẹp hơn cho phép dải hoạt động với các cấu hình nhôm được thiết kế với cấu trúc tiếp nhận tương ứng.
|
Loại hồ sơ |
Đặc điểm cấu trúc |
Cân nhắc lựa chọn phù hợp |
|
Loại chữ T |
Đầu rộng hơn với thân hẹp hơn |
Thích hợp cho các cấu hình nhôm được thiết kế xung quanh cấu trúc tiếp nhận hoặc giữ lại hình chữ T |
|
Tôi-loại |
Mặt cắt hình chữ I đối xứng |
Thường được chọn ở nơi rãnh định hình nhôm được thiết kế cho phần cách điện thẳng, ở giữa |
|
Loại C |
Hồ sơ nhận hình chữ C |
Thích hợp cho các cấu hình nhôm sử dụng hình học giữ hoặc nhận tương ứng |
Dải ngắt nhiệt loại T thường được chỉ định theo hình dạng của cấu hình nhôm. Khi phần yêu cầu nằm ngoài phạm vi tiêu chuẩn, Jinxing có thể xem lại bản vẽ hồ sơ trước khi sản xuất.
Các dịch vụ tùy chỉnh có sẵn của chúng tôi bao gồm:
· Kích thước mặt cắt ngang không chuẩn
· Gia công và sản xuất dựa trên bản vẽ
· Các màu đặc biệt như xám và trắng
· Xử lý theo chiều dài
· Vát mép cuối
· Bao bì tùy chỉnh
· Mã hóa bằng laze
Đối với dải loại T tùy chỉnh, người mua có thể cung cấp mặt cắt nhôm hoàn chỉnh cùng với kích thước, chiều dài, màu sắc, phương pháp đóng gói và điều kiện xử lý của dải được yêu cầu.
Thông tin này cho phép đánh giá phần hình chữ T cần thiết cùng với cấu hình nhôm thực tế thay vì được coi là một thành phần độc lập.
Hệ thống sản xuất bao gồm việc chuẩn bị nguyên liệu, ép đùn, làm mát, định cỡ, kiểm tra và hoàn thiện.
Sợi nylon và sợi thủy tinh PA66 đầu vào được kiểm tra theo quy trình kiểm soát nguyên liệu của công ty. Trong quá trình ép đùn, kích thước mặt cắt ngang và tình trạng bề mặt được theo dõi như một phần của kiểm soát trong quá trình.
Thử nghiệm trong phòng thí nghiệm có thể bao gồm các đặc tính như mật độ, độ cứng Shore, độ bền kéo dọc và ngang, khả năng chống nước, lão hóa nhiệt và hệ số giãn nở tuyến tính tùy theo yêu cầu thử nghiệm và sản phẩm hiện hành.
Trước khi giao hàng, các dải thành phẩm được kiểm tra về hình thức và kích thước, cùng với tài liệu kiểm tra liên quan được cung cấp theo yêu cầu đặt hàng đã thỏa thuận.
Chúng tôi xem xét dải loại T cùng với hình dạng nhôm định hình, điều này sẽ hữu ích khi dự án liên quan đến cấu trúc tiếp nhận hoặc giữ lại đặc biệt.
Hệ thống sản xuất ép đùn của chúng tôi bao gồm các giai đoạn tạo biên dạng chính từ xử lý vật liệu cho đến làm mát và định cỡ.
Bản vẽ của khách hàng có thể được xem xét đối với các cấu hình loại T đặc biệt trước khi xác nhận dụng cụ và sản xuất.
Cả hai dải thẳng 6 mét và cuộn 500 mét đều có sẵn cho các quy trình sản xuất nhôm định hình khác nhau.
Dải cách nhiệt loại T là cấu hình cách nhiệt PA66 GF25 có mặt cắt hình chữ T được thiết kế để hoạt động với hình dạng cấu hình nhôm tương ứng.
Sự khác biệt chính là hình học mặt cắt ngang và cách dải tiếp xúc với cấu hình nhôm. Sản phẩm loại T sử dụng đầu rộng hơn và thân hẹp hơn nên biên dạng tiếp nhận cần được thiết kế hoặc lựa chọn cho phù hợp.
Dải này phải khớp với phần định hình nhôm thực tế, bao gồm rãnh tiếp nhận, vùng giữ lại, kích thước đầu và thân, hướng chèn và các điều kiện xử lý tiếp theo.
Đúng. Chúng tôi có thể xem xét bản vẽ của khách hàng đối với các phần loại T không chuẩn và xác nhận các yêu cầu về dụng cụ và sản xuất trước khi sản xuất.
Đúng. Cung cấp cuộn dây tiêu chuẩn là 500 mét mỗi cuộn. Dải thẳng dài 6 mét cũng có sẵn.
Màu sắc đặc biệt và yêu cầu cắt theo chiều dài có thể được xác nhận theo đặc điểm kỹ thuật của đơn đặt hàng. Các mặt cắt không chuẩn được xem xét từ bản vẽ của khách hàng trước khi sản xuất.
Một bản vẽ mặt cắt ngang hoàn chỉnh của nhôm định hình là điểm khởi đầu hữu ích nhất. Người mua cũng có thể cung cấp kích thước, chiều dài, màu sắc, hình thức cung cấp, yêu cầu đóng gói và điều kiện xử lý theo yêu cầu.
