Trong cửa sổ khung nhôm, khung và cửa trượt được kết nối thông qua bản lề và mở bằng cách xoay chứ không phải trượt dọc theo đường ray. Dải cách nhiệt dành cho cửa sổ khung được đặt trong cấu hình nhôm cách nhiệt để làm gián đoạn đường dẫn kim loại liên tục giữa phần bên ngoài và bên trong.
Jinxing, một nhà sản xuất và nhà máy ở Trung Quốc, sản xuất các dải này chủ yếu bằng PA66 GF25 và có thể điều chỉnh mặt cắt ngang cho phù hợp với các dạng ép đùn cửa sổ cửa sổ khác nhau.
Hệ thống cửa sổ mở thường chứa các cấu hình khung và khung cửa riêng biệt và mặt cắt ngang của chúng không nhất thiết phải thay thế cho nhau.
Dải ngắt nhiệt cần phải tương ứng với quá trình ép đùn cụ thể về:
· Kích thước rãnh
· Độ sâu chèn dải
· Khóa hình học
· Chiều rộng và độ dày của hồ sơ
· Vị trí tách nhiệt
· Không gian có sẵn xung quanh phần cứng và con dấu
Đối với hệ thống mới, nên khớp dải với bản vẽ định hình nhôm trước khi gia công và sản xuất.

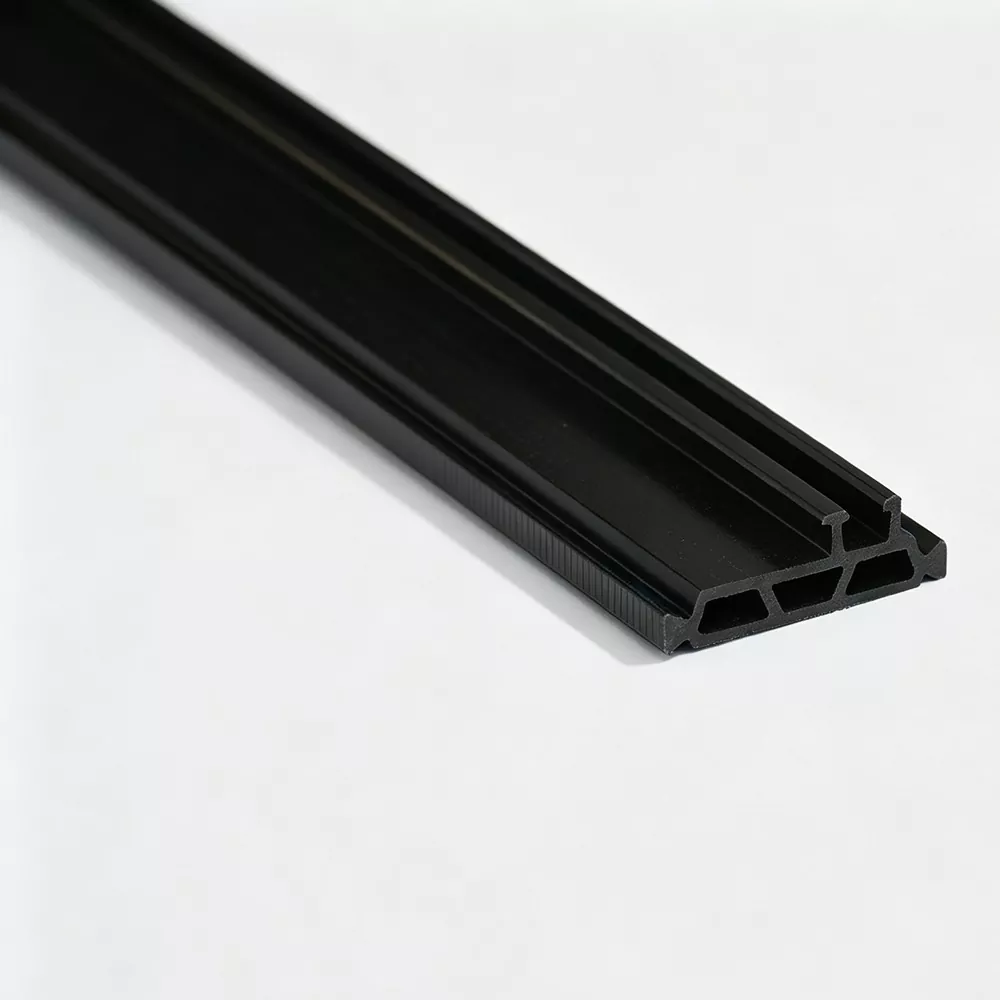

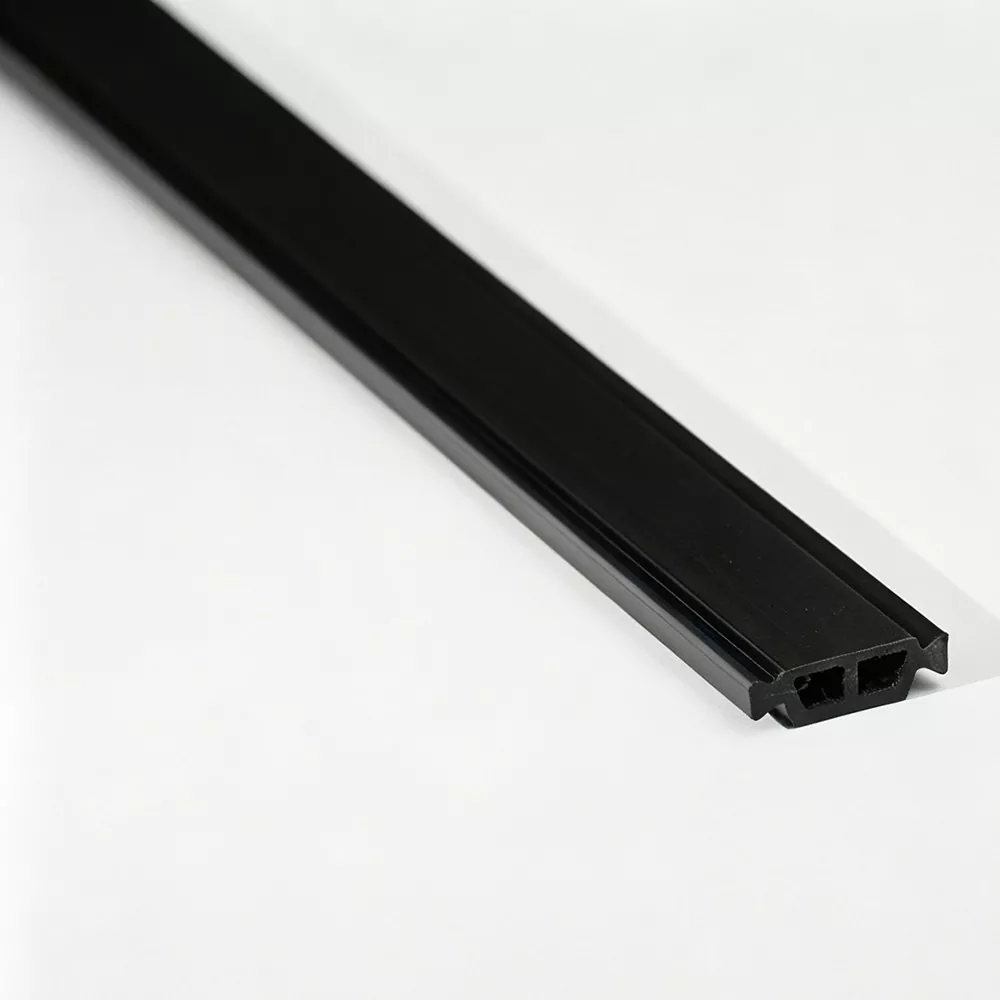

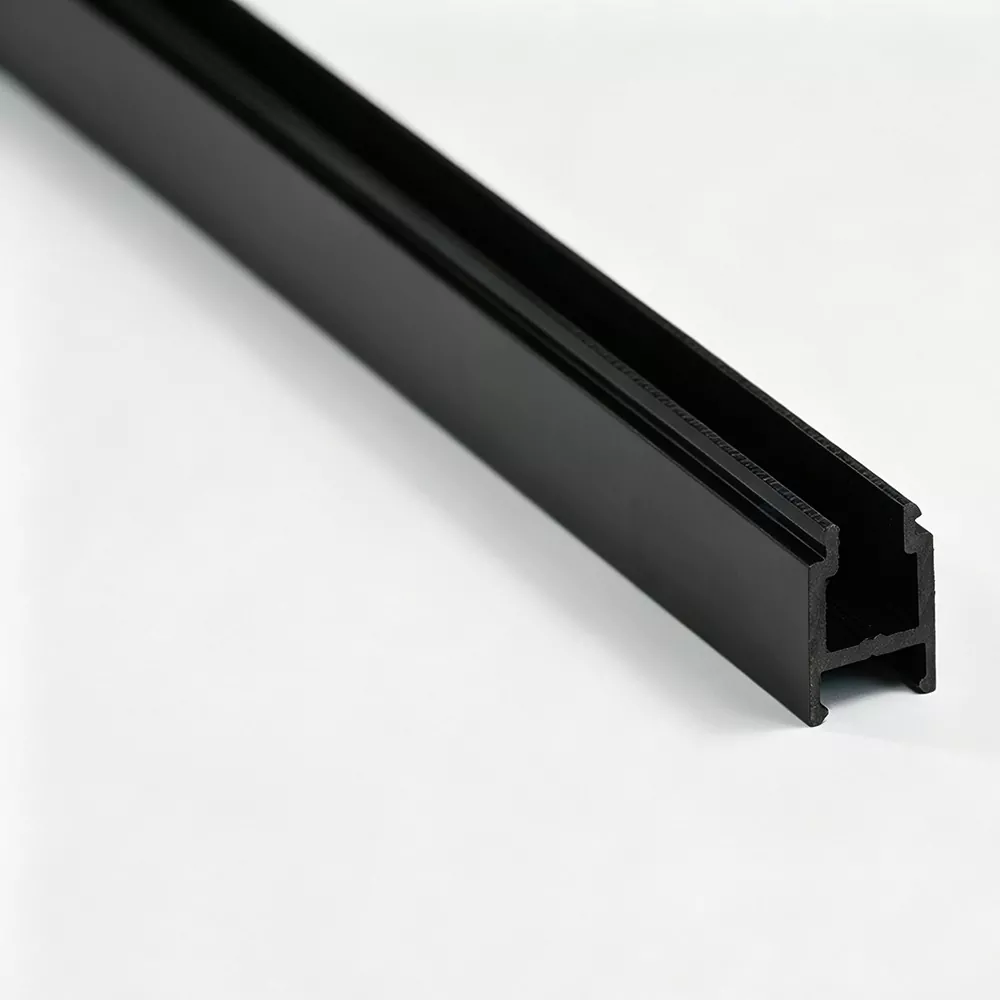

Dải cách nhiệt cho Windows Casement sử dụng PA66 với 25% gia cố bằng sợi thủy tinh để mang lại độ cứng và độ bền cơ học cần thiết trong cấu hình nhôm.
Phần này có thể được thiết kế xung quanh rãnh và phương pháp kết nối cơ học được sử dụng bởi việc ép đùn cửa sổ khung cửa.
Quá trình ép đùn và hiệu chuẩn có kiểm soát giúp duy trì các kích thước quan trọng cần thiết để lắp ráp biên dạng ổn định.
Các phần dải khác nhau có thể được phát triển cho các biên dạng khung cố định và biên dạng khung mở theo cấu trúc ép đùn riêng của chúng.
Các đặc tính liên quan như độ bền kéo, độ cứng, lão hóa nhiệt và hành vi kích thước có thể được đánh giá theo các yêu cầu đã chỉ định.
Cách bố trí ngắt nhiệt có thể khác nhau giữa khung cố định và khung cửa mở.
Dải bên khung cần phải tương ứng với phần đùn bên ngoài cố định, trong khi dải bên khung phải hoạt động trong phạm vi hình dạng biên dạng xung quanh phần mở, khu vực lắp kính, vòng đệm và phần cứng.
Do đó, việc sử dụng cùng một thông số kỹ thuật dải cho cả hai cấu hình không phải lúc nào cũng phù hợp. Mỗi lần đùn nhôm phải được kiểm tra độc lập.
Đối với cửa sổ khung, Dải chắn nhiệt dành cho Cửa sổ khung nằm bên trong một cấu hình cũng cần chứa các thành phần khác. Một phần phù hợp phải chừa đủ không gian cho các kết nối kính, đệm kín, phần cứng và hồ sơ dự định.
Các kích thước quan trọng có thể bao gồm:
Chiều rộng dải → Độ dày dải → Độ sâu rãnh → Vùng khóa → Vị trí tường biên dạng
Các kích thước này phải được xác nhận dựa trên quá trình ép đùn thực tế thay vì ước tính từ kích thước cửa sổ đã hoàn thiện.
Chúng tôi chủ yếu sử dụng PA66 GF25 cho dải chắn nhiệt cửa sổ phân cánh. Việc gia cố bằng sợi thủy tinh giúp cải thiện độ cứng của cấu hình polyamit và giúp nó giữ được hình dạng thiết kế bên trong cụm nhôm.
Khi khách hàng đã xác định các yêu cầu về vật liệu, độ cứng, nhiệt độ hoặc thử nghiệm, các thông số kỹ thuật này có thể được xác nhận trước khi sản xuất.
Chúng tôi có thể cung cấp các thiết kế phần ngắt nhiệt khác nhau, bao gồm:
· I-Type
· Loại C
· Loại chữ T
· Phần có hình dạng đặc biệt
Cấu hình chính xác được xác định bằng cách ép đùn nhôm tương ứng thay vì chỉ bằng kiểu mở cửa sổ.
Đối với các ứng dụng cửa sổ mở cửa sổ, cần chú ý đến các kích thước ảnh hưởng đến sự gắn kết và lắp ráp biên dạng.
Các hạng mục kiểm tra điển hình bao gồm:
|
Mục |
Mục đích |
|
Mặt cắt ngang |
Xác nhận hình dạng hồ sơ được thiết kế |
|
Chiều rộng và độ dày |
Kiểm soát độ vừa vặn của rãnh |
|
Kích thước khóa |
Hỗ trợ sự tham gia cơ học |
|
Chất lượng bề mặt |
Xác định các khuyết tật đùn |
|
Tính chất kéo |
Đánh giá hiệu suất cơ khí |
|
Lão hóa nhiệt |
Kiểm tra độ ổn định của vật liệu sau khi tiếp xúc với nhiệt |
Việc kiểm tra có thể được thực hiện theo đặc điểm kỹ thuật của khách hàng và các tiêu chuẩn áp dụng.
Để lựa chọn sản phẩm chính xác, người mua nên cung cấp bản vẽ khung hoặc khung nhôm bất cứ khi nào có thể.
Nếu hệ thống cửa sổ có nhiều phần nhôm cách nhiệt, hãy xác định riêng từng cấu hình. Điều này cho phép chiều rộng dải, cấu trúc khóa và mặt cắt ngang phù hợp với quá trình ép đùn chính xác.
Đó là tấm cách nhiệt bằng polyamit được lắp đặt bên trong khung cửa sổ hoặc khung cửa nhôm cách nhiệt để làm gián đoạn kết nối kim loại trực tiếp giữa hai bên.
Không nhất thiết phải như vậy. Các tấm ép đùn khung và khung có thể có cấu trúc rãnh khác nhau và không gian lắp đặt sẵn có, do đó có thể cần có các thông số kỹ thuật dải riêng biệt.
Jinxing chủ yếu sử dụng PA66 GF25, bao gồm PA66 được gia cố bằng 25% sợi thủy tinh.
Bản thân dải này không thay thế phần cứng. Phần của nó được phát triển để phù hợp với cấu hình nhôm được chỉ định đồng thời cho phép cấu trúc cấu hình xung quanh chứa được các thành phần cần thiết.
Đúng. Jinxing có thể phát triển các phần không chuẩn bằng cách sử dụng bản vẽ nhôm, mẫu dải hoặc các yêu cầu về kích thước đã được xác nhận.
Bản vẽ khung hoặc khung nhôm, kích thước hoặc mẫu dải yêu cầu, thông số kỹ thuật vật liệu, màu sắc, chiều dài và số lượng ước tính rất hữu ích để xác nhận sản phẩm.
