Dải phá nhiệtđối với các hệ thống nhôm bị hỏng nhiệt không chỉ phụ thuộc vào thành phần có độ dẫn điện thấp. Cấu hình cách nhiệt phải vừa khít với khoang nhôm một cách chính xác, luôn được gắn chặt về mặt cơ học trong quá trình lắp ráp và duy trì ổn định về kích thước trong suốt quá trình sử dụng. Hướng dẫn này giải thích cách hoạt động của cấu hình PA66 GF25, cách đùn nhôm xác định mặt cắt, điều kiện sản xuất ảnh hưởng đến tính nhất quán như thế nào và những chi tiết kỹ thuật nào cần được xem xét trước khi hoàn thiện thông số kỹ thuật.
Đối với khung nhôm bị hỏng do nhiệt, phần cách nhiệt nằm giữa các bộ phận nhôm tách biệt và làm gián đoạn đường truyền nhiệt trực tiếp của kim loại. PA66 GF25 phù hợp với vai trò này vì ma trận nylon cung cấp hàng rào phi kim loại trong khi gia cố bằng sợi thủy tinh 25% tăng thêm độ cứng và độ ổn định kích thước cần thiết cho việc lắp ráp biên dạng. Tuy nhiên, hiệu suất không chỉ được xác định bởi vật liệu. Chiều rộng khoang, độ sâu khoang, hình học rãnh, hình dạng khóa, khoảng cách cần thiết, độ dày dải và phương pháp chèn hoặc lăn đều ảnh hưởng đến việc lựa chọn phần. Do đó, thông số kỹ thuật đáng tin cậy bắt đầu từ quá trình ép đùn nhôm thực tế và theo dõi thành phần thông qua quá trình ép đùn, làm mát, tạo hình, cắt, kiểm tra và xem xét lắp ráp cuối cùng.
Nhấp vào phần bên dưới để chuyển thẳng đến chủ đề bạn cần.
Nhôm rất hữu ích trong cửa sổ, cửa ra vào và khung mặt tiền vì nó kết hợp độ bền kết cấu với bề mặt tương đối ít phải bảo trì. Độ dẫn nhiệt cao của nó cũng tạo ra một thách thức: khi các bộ phận nhôm bên trong và bên ngoài vẫn được kết nối trực tiếp bằng kim loại, nhiệt có thể truyền qua khung dọc theo đường dẫn điện liên tục. Thiết kế cách nhiệt sẽ thay đổi đường dẫn đó bằng cách đặt một phần phi kim loại giữa các thành phần nhôm tách biệt.
Mục đích củaDải phá nhiệtdo đó không chỉ đơn giản là để “lấp đầy khoảng trống”. Cấu hình được chèn phải duy trì sự phân tách có kiểm soát đồng thời hoạt động như một giao diện cấu trúc. Nó phải được giữ nguyên bên trong khoang nhôm, chống lại chuyển động do lực lắp ráp gây ra và duy trì hình dạng hình học theo yêu cầu của khung hoàn thiện. Chức năng nhiệt và chức năng cơ học được liên kết.
Nguyên tắc cốt lõi:đùn nhôm cung cấp cấu trúc khung, trong khi phần polyamit làm gián đoạn cầu nối kim loại trực tiếp giữa phần bên trong và bên ngoài. Kết quả cuối cùng phụ thuộc vào cả sự tách nhiệt và sự gắn kết an toàn.
Nhiệt không truyền qua khung chỉ theo một hướng. Nó tuân theo các tuyến dẫn điện có sẵn thông qua các vật liệu và khớp nối. Do đó, một đường dẫn nhôm liên tục có thể đi qua khoang cách nhiệt dự định trừ khi hệ thống được thiết kế để làm gián đoạn tuyến đường đó. Phần polyamit được đặt đúng vị trí sẽ làm giảm kết nối trực tiếp giữa kim loại với kim loại và tạo ra đường dẫn dài hơn, ít dẫn điện hơn qua tổ hợp.
Đây là lý do tại sao hình học lại quan trọng như mô tả vật liệu danh nghĩa. Hai cấu hình được làm từ cùng một loại polyme gia cố có thể hoạt động khác nhau khi chiều rộng, chiều cao, hình dạng khóa hoặc độ dày thành của chúng không phù hợp với mục đích ép đùn.
Trong sản xuất thực tế, bộ phận này cũng phải tồn tại sau các tác động được áp dụng trong quá trình chèn và tạo hình cuộn. Cấu hình cách nhiệt tốt nhưng bị nứt trong quá trình lắp ráp, trượt trong khoang hoặc thiếu khả năng chống cắt không thể cung cấp giải pháp sản xuất đáng tin cậy. Mục tiêu kỹ thuật là đạt được sự gián đoạn nhiệt mà không ảnh hưởng đến độ ổn định của cụm lắp ráp.
Vì lý do này, việc lựa chọn phần nên bắt đầu bằng cấu hình nhôm thay vì nhãn sản phẩm chung chung. Hình dạng là một phần của đặc điểm kỹ thuật.
Polyamide 66 được gia cố bằng 25% sợi thủy tinh, thường được xác định là PA66 GF25, thích hợp cho các hệ thống định hình nhôm cách nhiệt vì nó kết hợp cấu trúc phi kim loại với độ cứng cần thiết ở bề mặt lắp ráp. Các sợi thủy tinh gia cố nền polymer và giúp cấu hình duy trì hình dạng dưới tải trọng cơ học.
Đối với sản xuất hồ sơ kiến trúc, sự kết hợp đó có một lợi thế thực tế: phần cách điện dự kiến sẽ không hoạt động như một phần chèn lỏng lẻo. Nó được tạo thành một phần chính xác phải tiếp xúc với nhôm trong khi khung lắp ráp được xử lý, chế tạo và sử dụng.
Ma trận gia cố cải thiện độ cứng và độ ổn định cơ học, giúp phần này chịu được lực chèn, lăn và tiếp tục ăn khớp trong cấu hình nhôm.
Kích thước chính xác giúp biên dạng vẫn vừa khít với khoang, điều này rất cần thiết khi rãnh nhôm có hình dạng khóa xác định.
Đoạn polyamit làm gián đoạn quá trình truyền nhiệt trực tiếp của kim loại giữa các phần nhôm bên trong và bên ngoài riêng biệt.
Các điều kiện ép đùn, làm mát và tạo hình được kiểm soát hỗ trợ tính nhất quán trên toàn bộ chiều dài của biên dạng hoàn thiện.
Vật liệu có độ bền cao hơn không tự động giải quyết được mặt cắt không chính xác. Nếu tính năng khóa quá lớn, lực chèn có thể trở nên quá mức. Nếu vùng tiếp xúc quá nhỏ, biên dạng có thể không đạt được độ giữ cơ học cần thiết. Nếu độ dày thành không phù hợp, ứng suất cục bộ có thể tập trung trong quá trình lắp ráp.
Do đó, PA66 GF25 nên được coi là một phần của hệ thống thiết kế. Lựa chọn vật liệu, chất lượng ép đùn và hình dạng mặt cắt cần phải phối hợp với nhau.
Chất liệu nylon rất nhạy cảm với độ ẩm trong quá trình xử lý. Kiểm soát vật liệu đầu vào và điều kiện ép đùn kỷ luật giúp giảm sự biến đổi trong trạng thái nóng chảy và kích thước hoàn thiện. Vì lý do này, việc kiểm tra độ ẩm vật liệu, đặc tính dòng chảy nóng chảy và hàm lượng sợi thủy tinh rất hữu ích trước khi bắt đầu sản xuất.
Nguyên tắc tương tự áp dụng cho việc làm mát và tạo hình. Biên dạng rời khỏi khuôn chưa phải là một thành phần hoàn thiện và ổn định về kích thước. Quá trình tiếp theo ảnh hưởng đến cách phần này ổn định thành hình dạng cuối cùng và do đó nó phù hợp với khoang nhôm như thế nào.
Bài học thực tế:PA66 GF25 cung cấp nền tảng vật liệu cho giao diện tách nhiệt mạnh mẽ, nhưng biên dạng hoàn thiện vẫn phụ thuộc vào việc kiểm soát quá trình ép đùn, làm mát, tạo hình, kiểm tra kích thước và khả năng tương thích với quá trình ép đùn nhôm.
Không có phần dải phổ quát nào phù hợp với mọi loại đùn nhôm. Khoang được tạo bởi cấu hình nhôm xác định không gian vật lý có sẵn cho bộ phận cách điện, trong khi cấu trúc khóa xác định cách giữ bộ phận đó. Do đó, quy trình lựa chọn hợp lý về mặt kỹ thuật bắt đầu bằng cách nghiên cứu quá trình ép đùn thay vì chỉ chọn một phần từ tên.
Khi phát triển một hệ thống tản nhiệt mới, các kích thước yêu cầu cần được xem xét cùng nhau. Sự thay đổi về độ sâu khoang có thể ảnh hưởng đến chiều cao biên dạng. Sự thay đổi hình dạng rãnh có thể ảnh hưởng đến hình dạng khóa. Sự thay đổi về khoảng cách yêu cầu có thể ảnh hưởng đến độ dày thành có sẵn. Các kích thước này tạo thành một vấn đề thiết kế được kết nối.
| Yếu tố hồ sơ nhôm | Yêu cầu cách nhiệt liên quan | Tại sao nó quan trọng |
|---|---|---|
| Chiều rộng khoang | Chiều rộng hồ sơ | Phần phải chiếm khoang mà không bị lỏng hoặc lực chèn quá mức. |
| Độ sâu khoang | Chiều cao hồ sơ | Chiều cao ảnh hưởng đến cách các thành phần nằm bên trong nhôm và mức độ tương tác có sẵn. |
| Cấu trúc rãnh | Khóa hình học | Việc khớp rãnh là điều cần thiết để duy trì cơ học ổn định. |
| Sự tách biệt cần thiết | Độ dày của tường và hình dạng mặt cắt | Cấu hình phải tạo ra sự phân tách phi kim loại như mong muốn mà không ảnh hưởng đến việc lắp ráp. |
| Quá trình lắp ráp | Khả năng tương thích chèn và lăn | Phần phải chịu được các lực và chuyển động liên quan đến phương pháp sản xuất đã chọn. |
Bản vẽ biên dạng nhôm có thể tiết lộ kích thước khoang, cấu hình rãnh, dung sai mặt cắt và hình dạng thành xung quanh mà tên sản phẩm không thể truyền tải được. Khi mặt cắt không bình thường, bản vẽ cũng làm giảm nguy cơ chọn một mặt cắt có vẻ giống nhau nhưng có cấu trúc khóa khác.
Thông tin quan trọng bao gồm chiều rộng và chiều sâu của khoang, hình dạng rãnh, hướng dự định, khoảng cách cần thiết và mọi ràng buộc về kích thước do khung cuối cùng áp đặt. Yêu cầu lắp ráp phải được ghi lại cùng một lúc.
Các phần I-Type, C-Type và T-Type phổ biến bao gồm nhiều cấu trúc nhôm định hình đã được thiết lập. Tính hữu dụng của chúng đến từ các mẫu mặt cắt dễ nhận biết, chứ không phải từ khẳng định rằng một hình dạng phù hợp cho tất cả các hệ thống. Các phần có hình dạng đặc biệt có liên quan khi đùn nhôm sử dụng khoang hoặc bố trí khóa riêng biệt.
Một phần tùy chỉnh có thể được phát triển xung quanh hình dạng đùn thực tế. Mục tiêu không phải là tạo ra sự phức tạp mà là làm cho cấu hình polymer hoạt động với giao diện cơ học đã được xác định bởi thiết kế nhôm.
Jinxingcó thể xem lại bản vẽ tiết diện trước khi sản xuất để xác định xem mặt cắt hiện có có phù hợp hay không hoặc có cần mặt cắt ngang đặc biệt hay không.
Mặt cắt ngang kiểm soát cách thành phần polymer tương tác với nhôm. Những thay đổi kích thước nhỏ có thể làm thay đổi lực chèn, hành vi khóa và phân bổ tải trọng. Trong môi trường sản xuất, những khác biệt này trở nên rõ ràng khi người vận hành gặp phải khó khăn trong việc chèn, nứt cục bộ, khớp nối không hoàn chỉnh hoặc tạo hình cuộn không nhất quán.
Trong quá trình chèn, cấu hình phải đi vào khoang nhôm với mức điện trở được kiểm soát. Quá ít lực cản có thể cho thấy mức độ tương tác không đủ và có thể khiến cấu hình dễ bị chuyển động hơn. Lực cản quá lớn có thể làm tăng lực lắp ráp và gây áp lực không cần thiết lên mặt cắt hoặc các chi tiết nhôm xung quanh.
Do đó, tính nhất quán về kích thước dọc theo quá trình ép đùn là rất quan trọng. Một phần chính xác ở một điểm nhưng lại khác biệt đáng kể ở những nơi khác có thể tạo ra trải nghiệm lắp ráp không đồng đều. Kiểm soát tốc độ kéo, điều kiện làm mát và tạo hình giúp giảm loại biến thể này.
Một số hệ thống nhôm chịu nhiệt sử dụng quy trình cán để khóa phần polymer vào mặt cắt một cách cơ học. Trong quá trình vận hành này, nhôm được hình thành xung quanh bộ phận được lắp vào và cụm lắp ráp chịu tải trọng cơ học. Polyme phải giữ được tính toàn vẹn của nó trong khi tạo giao diện khóa.
Định hướng sợi thủy tinh trong cấu hình ép đùn có liên quan ở đây. Một quy trình ép đùn được kiểm soát tốt nhằm mục đích hỗ trợ độ bền theo chiều dọc của mặt cắt đồng thời cung cấp khả năng chống cắt ngang cần thiết tại bề mặt tiếp xúc. Kết quả chính xác phụ thuộc vào công thức nguyên liệu và điều kiện xử lý, vì vậy việc kiểm soát sản xuất vẫn rất cần thiết.
Vết nứt trong quá trình lắp ráp không nên ngay lập tức được coi là vấn đề về vật liệu. Những nguyên nhân có thể góp phần bao gồm mặt cắt không phù hợp, nhiễu quá mức, kích thước rãnh không chính xác, điều kiện xử lý không thuận lợi, điều khiển làm mát không đủ hoặc các thông số lắp ráp gây áp lực tập trung lên biên dạng.
Việc điều tra toàn bộ giao diện sẽ hữu ích hơn việc thay đổi một biến riêng lẻ. Rãnh nhôm, phần polyme và quy trình lắp ráp tạo thành một hệ thống cơ khí.
Quan điểm thiết kế:Độ ổn định cơ học đạt được thông qua sự tương tác giữa độ bền vật liệu, hình dạng mặt cắt và lắp ráp được kiểm soát. Mặt cắt ngang được xác định rõ ràng giúp việc giữ các yếu tố đó được căn chỉnh dễ dàng hơn.
Độ ổn định kích thước bắt đầu từ điều kiện nguyên liệu thô và tiếp tục thông qua quá trình ép đùn, làm mát, tạo hình và cắt. Nếu một giai đoạn bị trôi, tác động có thể xuất hiện sau đó trong quá trình lắp ráp biên dạng. Đây là lý do tại sao các thông số quy trình sẽ hữu ích hơn khi được ghi lại và giám sát ở giai đoạn sản xuất thay vì chỉ dựa vào kiểm tra trực quan cuối cùng.
Hệ thống nhôm cách nhiệt xuất hiện trong một số ứng dụng kiến trúc. Thành phần cách nhiệt thực hiện chức năng cơ bản giống nhau trên chúng—tạo ra sự tách biệt phi kim loại giữa các thành phần nhôm—nhưng hình dạng biên dạng xung quanh và tải trọng cơ học có thể khác nhau.
Khung và khung cửa sổ sử dụng các phần nhôm tách biệt để giảm đường dẫn điện trực tiếp qua khung. Phần polymer phải duy trì ổn định trong rãnh trong quá trình chế tạo và sử dụng.
Cấu hình cửa cần có sự tách nhiệt cùng với độ ổn định cơ học, đặc biệt là khi khung trải qua quá trình mở, đóng và xử lý nhiều lần.
Khung mặt tiền có thể bao gồm các thanh chắn, thanh ngang và các bộ phận bằng nhôm tách biệt khác. Hình dạng biên dạng thay đổi tùy theo hệ thống, vì vậy việc khớp mặt cắt là đặc biệt quan trọng.
Các phần đặc biệt có thể được sử dụng khi vật liệu ép đùn có khoang đặc biệt, giao diện khóa hoặc sắp xếp kích thước không thẳng hàng với một cấu hình chung.
Các cụm cửa sổ thường chứa nhiều phần và khớp nối bằng nhôm, vì vậy cấu hình cách nhiệt cần phải tuân theo hình dạng hình học của từng giao diện dự định. Khung và khung có thể không sử dụng các khoang giống hệt nhau và cấu hình hoạt động ở một vị trí có thể không phù hợp ở vị trí khác. Bản vẽ mặt cắt rõ ràng giúp giữ cho việc lựa chọn thành phần được căn chỉnh với mỗi lần ép đùn.
Cửa còn chú trọng hơn đến độ ổn định cơ học vì cấu hình của chúng được xử lý thường xuyên và có thể bị chuyển động nhiều lần. Thành phần cách điện phải tiếp tục được gắn vào mà không trở thành nguồn gây nứt hoặc mất ổn định kích thước trong quá trình chế tạo.
Việc đóng khung tường rèm thường bao gồm các đường chạy dài và nhiều giao diện cấu trúc. Tính nhất quán về kích thước dọc theo quá trình ép đùn trở nên quan trọng vì những thay đổi nhỏ lặp đi lặp lại trên một đoạn dài có thể ảnh hưởng đến điều kiện lắp ráp. Cấu hình cách nhiệt cũng cần phải hoạt động với hình học mullion hoặc transom cụ thể thay vì một khoang chung giả định.
Hệ thống nhôm kiến trúc không bị giới hạn ở hình dạng tiêu chuẩn. Một rãnh đặc biệt, chiều cao tiết diện bất thường hoặc cách bố trí khóa khác nhau có thể yêu cầu cấu hình polyme được phát triển đặc biệt. Trong những trường hợp đó, quá trình phát triển phải được hướng dẫn bởi quá trình ép đùn nhôm và trình tự lắp ráp thực tế.
Chất lượng ép đùn bị ảnh hưởng bởi toàn bộ dây chuyền sản xuất thay vì cài đặt máy đơn lẻ. Chuẩn bị vật liệu, ép đùn, làm mát, tạo hình và cắt đều góp phần tạo nên hình dáng cuối cùng. Một quy trình có kỷ luật giúp dễ dàng kết nối các kích thước hoàn thiện với các điều kiện sản xuất đã được ghi lại.
Cần kiểm tra nylon và sợi thủy tinh PA66 trước khi đưa vào hệ thống ép đùn. Kiểm tra vật liệu có thể bao gồm chỉ số dòng chảy, hàm lượng sợi thủy tinh và độ ẩm. Những kiểm tra này cung cấp cơ sở thực tế cho sự ổn định của quy trình và giúp xác định sự thay đổi vật liệu trước khi nó trở thành vấn đề về kích thước.
Nhiều dây chuyền ép đùn trục vít đôi song song có thể được kết hợp với các khuôn mẫu và hệ thống làm mát chuyên dụng để tạo ra các dạng hình học khác nhau. Nhiệt độ đùn, tốc độ kéo và nhiệt độ nước làm mát ảnh hưởng đến cách vật liệu chảy, thoát ra khỏi khuôn và ổn định thành hình dạng cuối cùng.
Bản thân khuôn là một phần quan trọng của quá trình. Công cụ này phải tái tạo mặt cắt dự định một cách nhất quán, bao gồm các tính năng khóa hoặc hướng dẫn nhỏ có thể không rõ ràng nếu chỉ sử dụng tên sản phẩm đơn giản.
Ngay sau khi ép đùn, biên dạng nóng đòi hỏi phải làm mát và tạo hình có kiểm soát. Làm nguội quá nhanh, quá chậm hoặc không đều có thể ảnh hưởng đến kích thước và tình trạng bề mặt. Một quy trình xuôi dòng ổn định giúp duy trì phần dự định trong suốt quá trình sản xuất.
Quá trình đùn cũng ảnh hưởng đến sự định hướng của cốt thép trong polyme. Phương pháp xử lý nhằm hỗ trợ độ bền theo chiều dọc của mặt cắt và khả năng chống cắt ngang tại bề mặt tiếp xúc. Bởi vì dải có thể chịu tải trọng chèn và tạo hình cuộn nên những đặc điểm này có liên quan đến hiệu suất lắp ráp.
Do đó, mục tiêu sản xuất không chỉ là một mặt cắt ngang chính xác về mặt trực quan. Đó là phần có kích thước lặp lại, chất lượng bề mặt ổn định và đặc tính cơ học phù hợp với quy trình lắp ráp dự định.
Việc kiểm tra sẽ hữu ích nhất khi nó được phân bổ qua các giai đoạn sản xuất. Việc kiểm tra cuối cùng có thể xác nhận xem hồ sơ hoàn thiện có đáp ứng các yêu cầu nhất định hay không, nhưng việc kiểm tra trong quá trình mang lại cơ hội tốt hơn để xác định độ lệch trước khi hoàn thành số lượng lớn.
Kiểm tra sản xuất thường xuyên có thể theo dõi kích thước mặt cắt ngang và tình trạng bề mặt trong quá trình vận hành. Các thông số quy trình có thể được ghi lại để truy xuất nguồn gốc, cho phép xem xét các thay đổi về kích thước theo điều kiện sản xuất.
Kiểm tra trực quan điển hình tập trung vào bề mặt biên dạng, tính toàn vẹn của cạnh và các khuyết tật rõ ràng. Kiểm tra kích thước tập trung vào chiều rộng, chiều cao, độ dày của tường và các tính năng quan trọng khác được xác định bởi bản vẽ mặt cắt.
Tùy thuộc vào các yêu cầu áp dụng, đánh giá trong phòng thí nghiệm có thể bao gồm mật độ, độ cứng Shore, độ bền kéo dọc, độ bền kéo ngang, khả năng chống nước, lão hóa nhiệt và đặc tính giãn nở tuyến tính. Mục đích là để kết nối các đặc tính vật liệu hoặc biên dạng hoàn thiện có thể đo lường được với các điều kiện mong đợi trong ứng dụng cuối cùng.
| Khu vực kiểm tra | Tiêu điểm điển hình | Giá trị sản xuất |
|---|---|---|
| Nguyên liệu thô | Độ ẩm, chỉ số dòng chảy và hàm lượng sợi thủy tinh | Tạo điều kiện khởi động ổn định cho quá trình ép đùn. |
| Kích thước hồ sơ | Chiều rộng, chiều cao, độ dày của tường và hình học quan trọng | Hỗ trợ sự phù hợp với khoang nhất quán và khóa tương tác. |
| Tình trạng bề mặt | Khiếm khuyết có thể nhìn thấy, tính toàn vẹn của cạnh và tính liên tục | Giúp xác định các vấn đề về đùn hoặc tạo hình ở hạ lưu. |
| Tính chất cơ học | Độ bền dọc và ngang, độ cứng | Cung cấp dữ liệu liên quan đến lắp ráp và tải dịch vụ. |
| Đặc điểm môi trường | Chống nước, lão hóa nhiệt và giãn nở tuyến tính | Hỗ trợ đánh giá hành vi chiều trong các điều kiện liên quan. |
Trước khi giao hàng, hồ sơ hoàn thiện có thể được kiểm tra hình thức và kích thước so với thông số kỹ thuật sản xuất. Báo cáo kiểm tra bằng tiếng Anh có thể đi kèm với hàng hóa khi được yêu cầu, tạo hồ sơ rõ ràng về tình trạng sản phẩm đo được.
Truy xuất nguồn gốc rất hữu ích khi một cấu hình hoạt động khác nhau trong quá trình lắp ráp. Thay vì xử lý mọi vấn đề như một sự kiện riêng biệt, hồ sơ sản xuất cho phép xem xét các kích thước của phần, cài đặt quy trình và kết quả kiểm tra cùng nhau. Điều này làm cho việc trao đổi thông tin kỹ thuật trở nên chính xác hơn và giúp phân biệt vấn đề về sự phù hợp với biên dạng với vấn đề về quy trình lắp ráp.
Trước khi một cấu hình được đưa vào sản xuất thường xuyên, thông tin hữu ích nhất thường là thông tin xác định bề mặt nhôm-polymer. Gói kỹ thuật rõ ràng giúp giảm sự mơ hồ và cung cấp cho nhà sản xuất ép đùn đủ bối cảnh để đánh giá phần thích hợp.
Các thuật ngữ như I-Type, C-Type hoặc T-Type rất hữu ích để tổ chức một loạt sản phẩm nhưng chúng không thay thế bản vẽ kỹ thuật. Một biên dạng có hình dạng trực quan tương tự vẫn có thể có các kích thước khóa khác nhau hoặc giao diện khoang khác nhau. Lựa chọn dựa trên tên mà không xem xét hình học sẽ làm tăng nguy cơ gặp khó khăn khi lắp ráp.
Cấu hình ép đùn phải được đánh giá cùng với quá trình lắp ráp. Nếu bộ phận dự kiến sẽ trải qua quá trình lăn thì mặt cắt ngang của nó cần phải tương thích với tải trọng đó. Nếu quá trình chèn chặt, hình dạng giao thoa và khóa phải được xem xét trước khi thay đổi các thông số sản xuất.
Giao tiếp hữu ích tập trung vào thông tin có thể đo lường được: bản vẽ, kích thước mặt cắt, hướng lắp ráp, hình học khóa và ứng dụng dự định. Thông tin rõ ràng cho phép nhà sản xuất thảo luận về một phần hiện có hoặc phát triển một phần đặc biệt mà không cần dựa vào các giả định.
Điểm kiểm tra đặc điểm kỹ thuật:câu hỏi quan trọng nhất là liệu cấu hình polymer có được thiết kế xung quanh quá trình ép đùn nhôm hay không. Khi giao diện được xác định rõ ràng, các quyết định về vật liệu, công cụ và quy trình có thể được đánh giá dựa trên cùng một mục tiêu.
Hình thức cung cấp vật lý phải phù hợp với cách xử lý hệ thống nhôm trên sàn sản xuất. Các đoạn thẳng thuận tiện khi dây chuyền sản xuất cắt và cấp các chiều dài xác định. Các phần cuộn có thể phù hợp với các thông số kỹ thuật được thiết kế để xử lý và lưu trữ liên tục.
| Mẫu cung cấp | Chiều dài điển hình | Hữu ích khi nào | Cân nhắc chính |
|---|---|---|---|
| Dải thẳng | 6 mét mỗi mảnh | Dây chuyền ép đùn hoặc quá trình chế tạo hoạt động với chiều dài thẳng cố định. | Xác nhận các yêu cầu về cắt, xử lý và bảo quản đối với thanh profile nhôm thành phẩm. |
| Dải cuộn | 500 mét mỗi cuộn cho thông số kỹ thuật phù hợp | Ưu tiên cho ăn liên tục trong thời gian dài và bảo quản nhỏ gọn. | Kiểm tra xem phần đã chọn và quy trình lắp ráp có phù hợp để xử lý dạng cuộn hay không. |
Việc đóng gói và xử lý phải bảo vệ hồ sơ khỏi biến dạng, nhiễm bẩn và ứng suất cơ học không cần thiết. Phương pháp thích hợp phụ thuộc vào hình dạng mặt cắt và cách vật liệu di chuyển từ nơi lưu trữ đến quy trình lắp ráp nhôm.
Đối với một số dạng hình học, dạng cuộn có thể đưa ra các yêu cầu xử lý không áp dụng cho các đoạn thẳng. Những yêu cầu đó cần được xem xét cùng với thiết bị chế tạo thực tế thay vì được lựa chọn độc lập với thiết kế biên dạng.
Các vấn đề kỹ thuật thường dễ giải quyết hơn khi triệu chứng được tách biệt khỏi các nguyên nhân có thể xảy ra. Vấn đề có thể nhìn thấy tương tự có thể đến từ nhiều giai đoạn của quy trình, vì vậy việc khắc phục sự cố phải đi theo con đường từ hình học nhôm đến phần polyme đến các điều kiện lắp ráp.
| Vấn đề được quan sát | Khu vực có thể xem xét | Kiểm tra hữu ích |
|---|---|---|
| Khó chèn | Chiều rộng phần, tính năng khóa hoặc khoang nhôm | So sánh kích thước thực tế với bản vẽ đã được phê duyệt và xem xét các điều kiện chèn. |
| Nứt trong quá trình lắp ráp | Sự can thiệp, tình trạng vật liệu, hình học hoặc tải trọng của quá trình | Kiểm tra từng phần, hồ sơ xử lý vật liệu và trình tự lắp ráp cùng nhau. |
| Khả năng chống cắt không đủ | Gia cố vật liệu, mặt cắt ngang hoặc giao diện khóa | Xem lại dữ liệu thử nghiệm cơ học hiện hành và kiểm tra hình dạng ăn khớp. |
| Kích thước hồ sơ thay đổi | Nhiệt độ đùn, tốc độ kéo hoặc làm mát | So sánh các phép đo trong quá trình với các thông số sản xuất được ghi lại. |
| Sự tham gia lỏng lẻo | Kích thước rãnh, hình dạng khóa hoặc tiết diện có kích thước nhỏ hơn | Xác nhận hình dạng khoang và so sánh kích thước biên dạng thực tế với phần mục tiêu. |
Khi việc đưa vào cảm thấy khó khăn bất thường thì việc tăng lực không phải lúc nào cũng là câu trả lời đúng. Bước đầu tiên là kiểm tra xem chiều rộng polyme và tính năng khóa có khớp với khoang nhôm hay không. Sự sai lệch, thay đổi kích thước hoặc sự không khớp giữa hình dạng rãnh dự định và thực tế đều có thể làm tăng khả năng chống lắp ráp.
Vết nứt có thể xảy ra do ứng suất tập trung trong quá trình chèn hoặc lăn. Nó cũng có thể liên quan đến tình trạng vật liệu hoặc độ ổn định khi ép đùn. Chẩn đoán có kiểm soát sẽ so sánh phần bị ảnh hưởng với các phép đo sản xuất và bề mặt nhôm thay vì thay đổi loại vật liệu mà không có bằng chứng.
Hiệu suất cắt có liên quan đến cả cốt thép vật liệu và hình học giao diện. Nếu vùng khóa quá nhỏ hoặc khớp kém, thì polyme bền về mặt cơ học vẫn có thể không đạt được độ bám dính cần thiết. Do đó, việc kiểm tra và đánh giá kích thước nên được xem xét cùng nhau.
Cách tiếp cận này giúp biến các vấn đề lắp ráp thành các câu hỏi kỹ thuật cụ thể. Điều đó đặc biệt hữu ích trong quá trình phát triển hồ sơ, trong đó việc điều chỉnh một chiều có thể ảnh hưởng đến một số phần của giao diện.

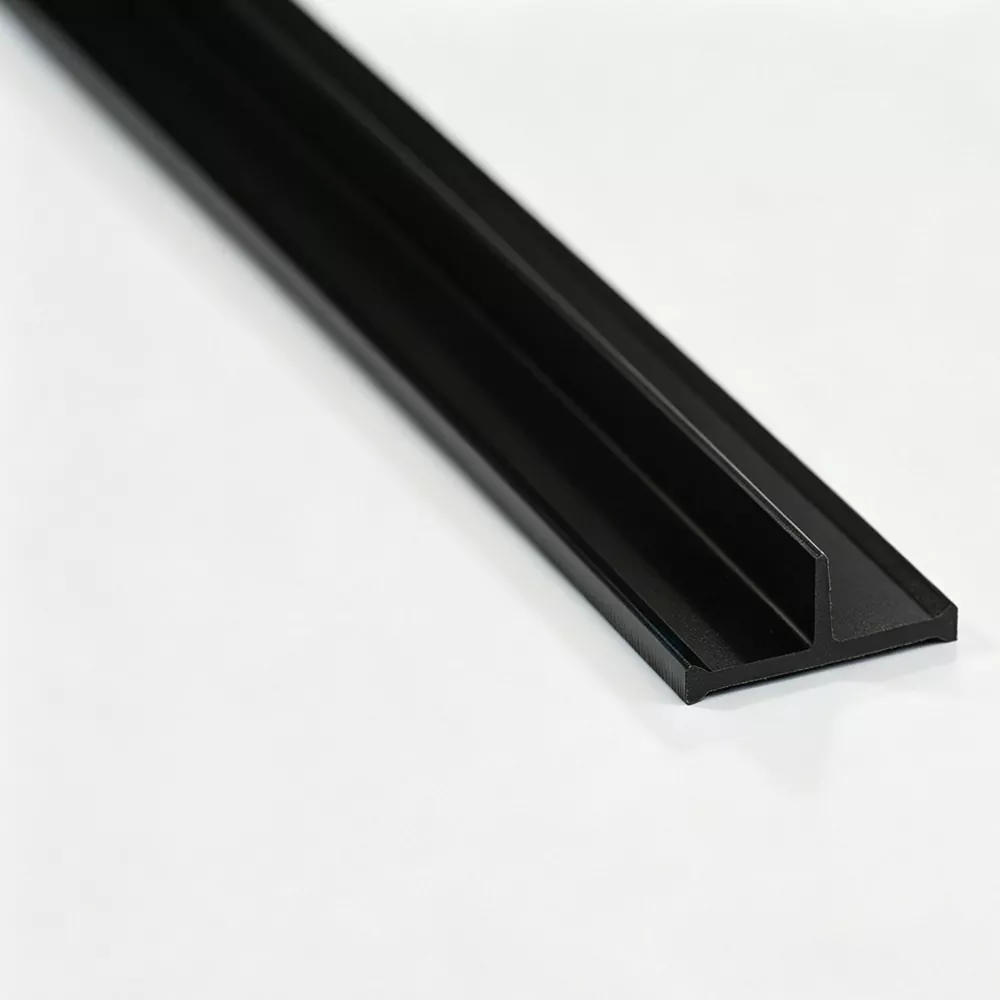

Dải phá nhiệttách biệt các phần nhôm bên trong và bên ngoài và giảm sự truyền nhiệt trực tiếp qua các cấu hình nhôm bị hỏng do nhiệt. Phần polyamit tạo ra một rào cản phi kim loại bên trong khung đồng thời đóng vai trò là bề mặt tiếp xúc cơ học cho các phần nhôm được lắp ráp.
Vật liệu cốt lõi là nylon PA66 được gia cố bằng 25% sợi thủy tinh, thường được mô tả là PA66 GF25. Phần gia cố mang lại độ cứng và độ ổn định cơ học cần thiết để chèn, lăn và tiếp tục gắn kết với các cấu hình nhôm.
Phạm vi sản phẩm bao gồm I-Type, C-Type, T-Type và các phần có hình dạng đặc biệt dành cho cửa sổ nhôm, cửa ra vào, tường rèm và các hệ thống ép đùn kiến trúc cách nhiệt khác.
Các ứng dụng phổ biến bao gồm khung và cửa sổ bằng nhôm, cửa nhôm, thanh chắn và thanh ngang tường rèm cũng như các phần nhôm kiến trúc khác yêu cầu cách nhiệt giữa các bộ phận bên trong và bên ngoài.
Đúng. Kích thước và mặt cắt tùy chỉnh có thể được phát triển xung quanh hình dạng đùn nhôm thực tế. Bản vẽ biên dạng với các kích thước khoang và cấu trúc khóa cung cấp cơ sở thực tế cho việc lựa chọn mặt cắt và xem xét dụng cụ.
Bản vẽ biên dạng nhôm, kích thước mặt cắt yêu cầu, hình học khóa, hướng chèn, phương pháp lắp ráp và dung sai quan trọng là những điểm khởi đầu hữu ích. Các chi tiết này càng rõ ràng thì càng dễ xác nhận xem phần tiêu chuẩn hay hồ sơ đặc biệt là phù hợp.
Dải thẳng được cung cấp ở mức 6 mét mỗi mảnh. Dải cuộn có sẵn ở mức 500 mét mỗi cuộn cho các thông số kỹ thuật phù hợp. Hình thức thích hợp nhất phụ thuộc vào hình dạng mặt cắt và phương pháp xử lý được sử dụng trong sản xuất.
Đúng. Hỗ trợ kỹ thuật có thể bao gồm thiết kế rãnh định hình, chèn dải, điều kiện tạo hình cuộn và các vấn đề sản xuất phổ biến như chèn khó, nứt và khả năng chống cắt không đủ.
Hồ sơ hoàn thiện được kiểm tra hình thức và kích thước trước khi vận chuyển. Tùy thuộc vào các yêu cầu áp dụng, đánh giá trong phòng thí nghiệm cũng có thể bao gồm mật độ, độ cứng Shore, độ bền kéo dọc và ngang, khả năng chống nước, lão hóa nhiệt và đặc tính giãn nở tuyến tính.
Việc tách nhiệt hoạt động tốt nhất khi thành phần polymer được coi là một phần của hệ thống nhôm chứ không phải là một phụ kiện có thể thay thế được. Vật liệu cung cấp hàng rào phi kim loại, cốt thép cung cấp hỗ trợ cơ học và mặt cắt xác định cách bộ phận tương tác với quá trình ép đùn. Sau đó, việc kiểm soát sản xuất sẽ giữ cho hình dạng dự định đó nhất quán từ nguyên liệu thô cho đến hình dạng hoàn thiện.
Đối với các hệ thống đã được thiết lập, phần I-Type, C-Type hoặc T-Type phù hợp có thể đã đáp ứng được giao diện được yêu cầu. Đối với một sản phẩm ép đùn mới hoặc bất thường, hình dạng tùy chỉnh có thể được đánh giá từ bản vẽ, kích thước khoang và phương pháp lắp ráp. Cách tiếp cận dựa trên hồ sơ này giúp cuộc thảo luận kỹ thuật tập trung vào kích thước, sự gắn kết cơ học và điều kiện sản xuất thực tế.
Đối với các nhà sản xuất nhôm kiến trúc, thông số kỹ thuật rõ ràng cần kết nối bốn yếu tố: đùn nhôm, phần polyamit, quy trình sản xuất và các yêu cầu chất lượng áp dụng. Khi các yếu tố này được xem xét cùng nhau, hồ sơ thu được sẽ dễ dàng hơn trong việc sản xuất, lắp ráp và kiểm tra một cách nhất quán.
Chia sẻ bản vẽ mặt cắt, kích thước khoang và các yêu cầu lắp ráp để thảo luận về cấu hình PA66 GF25 tiêu chuẩn hoặc tùy chỉnh phù hợp cho hệ thống nhôm cách nhiệt của bạn.
